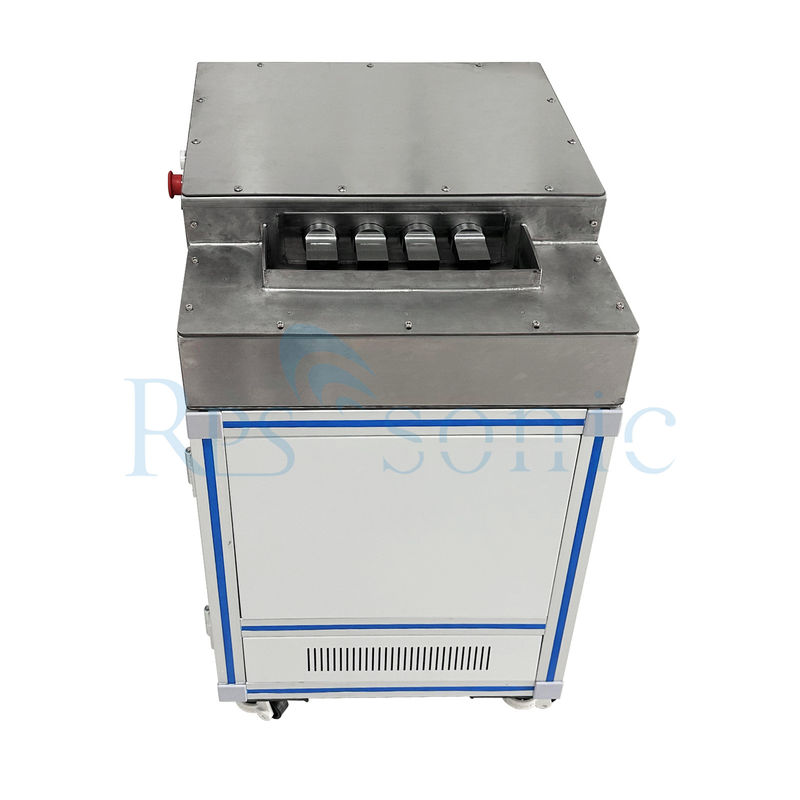

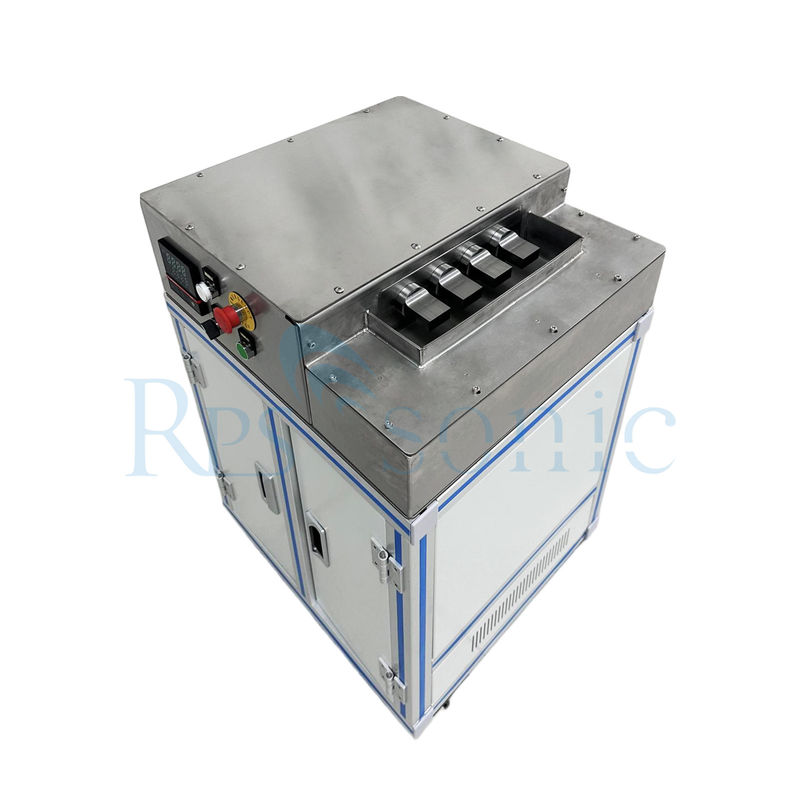

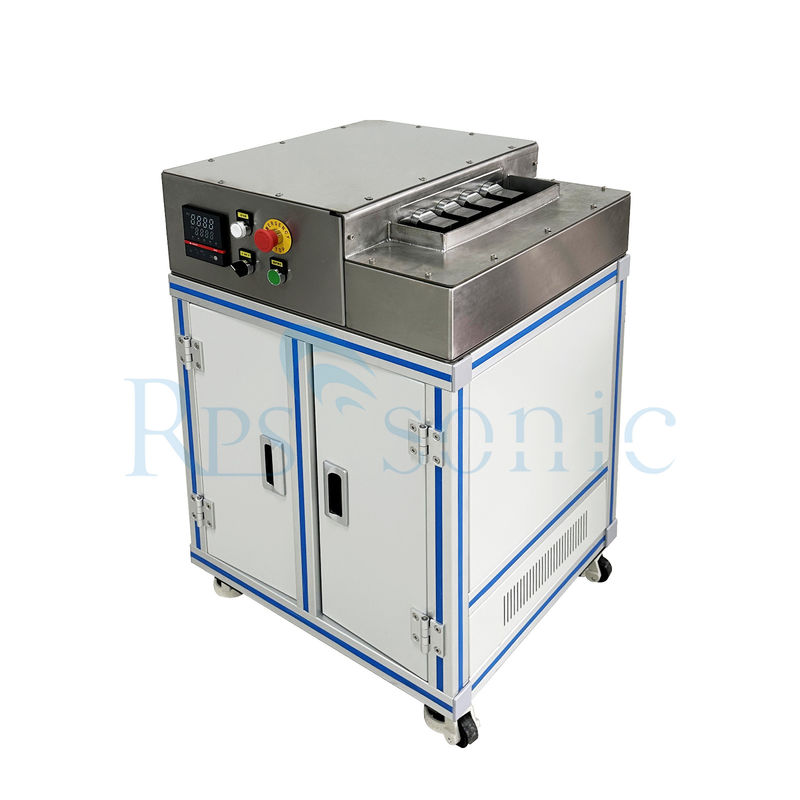

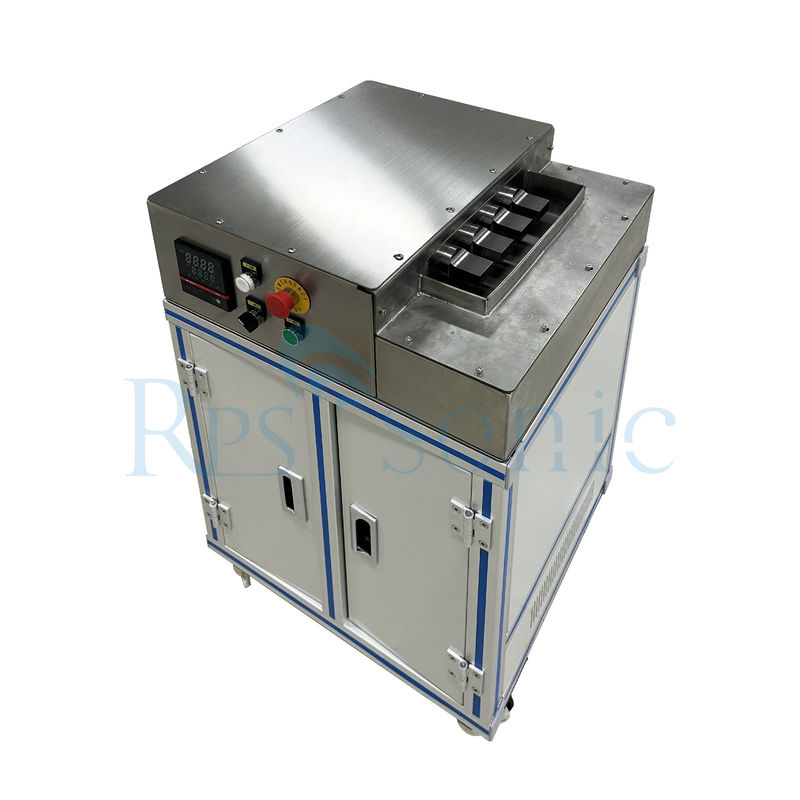

آلة تحرير بالموجات فوق الصوتية للأسلاك الألومنيومية

آلة تحرير بالموجات فوق الصوتية للأسلاك الألومنيومية

ما هي آلة التخزين بالموجات فوق الصوتية؟

آلة التقطير بالموجات فوق الصوتية هي قطعة متخصصة من المعدات المستخدمة في صناعة تصنيع الإلكترونيات. تستخدم موجات بالموجات فوق الصوتية لتعزيز عملية التقطير ،والتي تنطوي على طلاء الأسطح المعدنية بطبقة من الصينهذا مهم بشكل خاص لتحسين قابلية اللحام ومنع التآكل على المكونات مثل الأسلاك والموصلات ولوحات الدوائر.

الخصائص الرئيسية لآلات الحفر بالموجات فوق الصوتية

تكنولوجيا الموجات فوق الصوتية: تستخدم موجات صوتية عالية التردد لإنشاء فقاعات تجويف مجهرية في حمام سائل، مما يساعد في إزالة الملوثات وتحسين تماسك القصدير.

الكفاءة: يسمح التأثير بالموجات فوق الصوتية بالعمل بشكل أسرع وأكثر تكافؤًا مقارنةً بالأساليب التقليدية.

الجودة: ينتج طبقة من القصدير أكثر سلاسة ومتسقة، مما يعزز التوصيل الكهربائي وطول عمر المكونات.

صديقة للبيئة: غالباً ما تستخدم مواد كيميائية أقل ضرراً مقارنة بعمليات التعبئة التقليدية ، مما يقلل من التأثير البيئي.

التنوع: مناسبة لمختلف المواد وأشكال المكونات ، مما يجعلها مفيدة في تطبيقات متعددة.

التطبيقات:

تصنيع الإلكترونيات: تستخدم لإعداد وتغطية المكونات الإلكترونية لحام.
صناعة السيارات: صناعة الحاويات والأسلاك لتعزيز الموثوقية.
الاتصالات السلكية واللاسلكية: طلاء المكونات لضمان نقل إشارة فعال.

بشكل عام ، تعد آلات التخزين بالموجات فوق الصوتية حيوية لضمان التشطيبات السطحية عالية الجودة في المكونات الإلكترونية ، مما يسهم في تحسين الأداء والموثوقية في المنتجات النهائية.

لماذا تستخدم الصوت فوق الصوتي في صناعة أسلاك الألومنيوم؟

كسر طبقة أكسيد الألومنيوم

الألومنيوم بشكل طبيعي يشكل طبقة أكسيد (Al2O3) ، مما يمنع ربط اللحام بشكل صحيح.

التجويف بالموجات فوق الصوتية (2040 كيلو هرتز) يزعج هذه الطبقة ، مما يسمح لللحام المنصهر بالالتصاق.

لحام بدون تدفق

يقلل أو يزيل الحاجة إلى تدفق الكيميائي، مما يجعل العملية أكثر نظافة وأكثر صديقة للبيئة.

رابطة أقوى وموثوق بها

يضمن غطاء اللحام المتساوي دون فراغات أو نقاط ضعيفة.

أسرع وأكثر كفاءة من الطرق التقليدية

تستخدم آلات القصير بالموجات فوق الصوتية تأثير التجويف والاهتزاز الميكانيكي الناتج عن الموجات فوق الصوتية في سائل القصير المنصهر لتحقيق معالجة القصير على سطح المعدن.العملية المحددة هي كما يلي:
توليد إشارات كهربائية عالية التردد: مولد الموجات فوق الصوتية يولد إشارات كهربائية عالية التردد ، عادةً ما تكون ترددها حوالي 20-30kHz.
تضخيم الإشارة وتحويلها: بعد تضخيم الإشارة الكهربائية بواسطة مكبر الصوت ، يتم نقلها إلى محول الموجات فوق الصوتية ،الذي يحول الإشارة الكهربائية إلى اهتزاز ميكانيكي ويولد موجات صوتية عالية التردد.

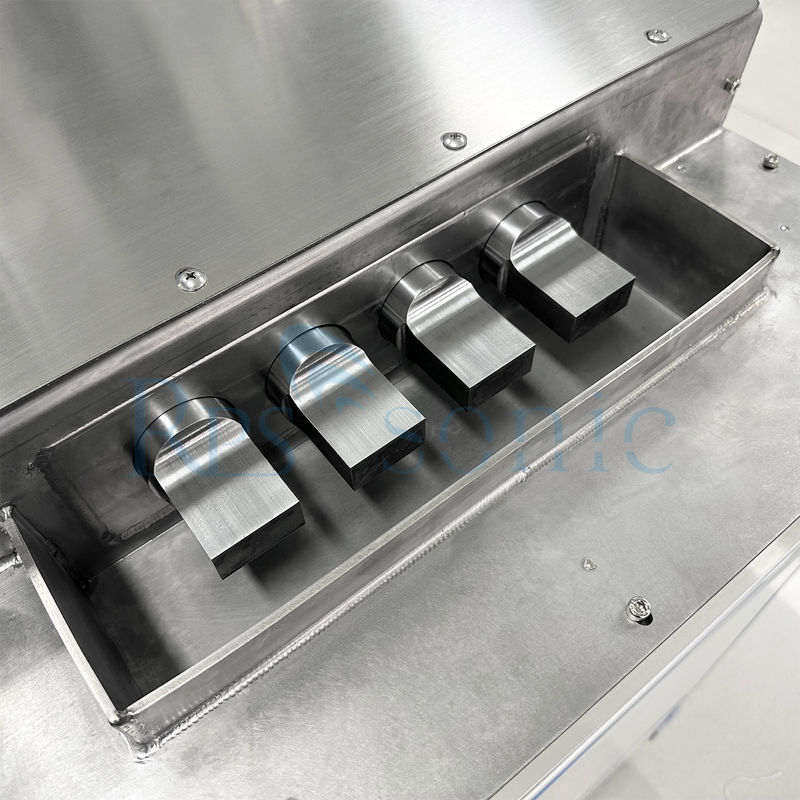

تقشير طبقة الأكسيد: يتم نقل الموجة الصوتية إلى الرأس العامل ، الذي يطبق اهتزازًا على سائل القصدير لتوليد فقاعات صغيرة في سائل القصدير المنصهر.عندما يصل ضغط الصوت إلى قيمة معينة، تتوسع الفقاقيع بسرعة ثم تغلق فجأة، مما يولد موجات صدمة وميجرات صغيرة. يمكن لهذه التأثيرات الفيزيائية تدمير وإزالة طبقة الأكسيد على سطح المعدن.
اختراق الدلو السائل والتماسك: تدفع طاقة الاهتزاز الدلو السائل إلى الميكروبورات والفجوات المعدنية ،بحيث يمكن لسائل القصدير رطوبة سطح المعدن وتشكيل طبقة القصدير موحدة وصلبة عليهاإزالة فقاعات اللحام وتحسين الالتصاق والختم بين الحوائط أو بين القصدير والحوائط.

ما هي الصناعات التي تتبنى حاليا تقنية التخزين بالموجات فوق الصوتية؟

يتم اعتماد تكنولوجيا التخزين بالموجات فوق الصوتية في مختلف الصناعات ، ويرجع ذلك أساسا إلى كفاءتها وجودتها الفائقة. فيما يلي بعض القطاعات الرئيسية التي تستخدم هذه التكنولوجيا:

1صناعة الإلكترونيات

تستخدم على نطاق واسع لتصنيع ألواح الدوائر ، والموصلات ، والمكونات الإلكترونية لتعزيز قابلية اللحام ومنع التآكل.

2صناعة السيارات

تستخدم في صناعة السلك والمتصلات ووحدات التحكم الإلكترونية ، مما يضمن اتصالات و أداء موثوق به.

3الاتصالات

تستخدم لتغطية المكونات مثل الهوائيات ، لوحات الدوائر ، والموصلات ، وتحسين نقل الإشارة والمتانة.

4الطيران

تم اعتمادها للمكونات الحرجة حيث تكون الموثوقية والأداء أمران أساسيان ، لا سيما في الأسلاك والمجموعات الإلكترونية.

5الأجهزة الطبية

تستخدم في تصنيع المعدات والأجهزة الطبية حيث تكون اتصالات عالية الجودة وموثوق بها ضرورية للسلامة والوظيفة.

6الطاقة المتجددة

تنفيذ في إنتاج الألواح الشمسية ومكونات توربينات الرياح لتحسين الاتصالات الكهربائية ومقاومة العوامل البيئية.

7المعدات الصناعية

تستخدم في صناعة المكونات والأسلاك في الآلات الصناعية المختلفة، مما يعزز كفاءة التشغيل وطول العمر.

8إلكترونيات المستهلك

تم تبنيها لتصنيع المنتجات مثل الهواتف الذكية والحواسيب والأجهزة المنزلية ، حيث تكون الجودة والأداء حاسمة.

9الدفاع والجيش

يستخدم في إنتاج الأنظمة الإلكترونية الآمنة والموثوقة المستخدمة في التطبيقات الدفاعية، وضمان معايير عالية من الجودة والمتانة.

هل يمكنك أن تشرح عملية التخزين بالموجات فوق الصوتية بالتفصيل؟

تتضمن عملية التخزين بالموجات فوق الصوتية عدة خطوات رئيسية وتستخدم تكنولوجيا الموجات فوق الصوتية لتعزيز تخزين الأسطح المعدنية. فيما يلي تفاصيل مفصلة للعملية:

1إعداد المكونات

التنظيف: قبل صناعة القصدير ، يجب تنظيف المكونات بدقة لإزالة الملوثات مثل الزيوت والقذارة والأكسدة. هذه الخطوة حاسمة لضمان الالتصاق الجيد لطبقة القصدير.
التفتيش: يتم فحص المكونات بحثًا عن العيوب أو المخالفات التي قد تؤثر على عملية التخزين.

2التنظيف بالموجات فوق الصوتية

حمام بالموجات فوق الصوتية: يتم غمر المكونات في محلول تنظيف سائل (غالباً على أساس الماء) داخل خزان تنظيف بالموجات فوق الصوتية.
موجات الموجات فوق الصوتية: يتم إنتاج موجات صوتية عالية التردد باستخدام المحولات، مما يخلق تغيرات ضغط سريعة في السائل.هذا يؤدي إلى تشكيل وانهيار فقاعات مجهرية (الجوف).
التنظيف الفعال: يؤدي عمل التجويف إلى إزالة الملوثات بشكل فعال من سطح المكونات ، مما يضمن رصيفًا نظيفًا للتصنيع.

3. عملية التقطير

حمام القصدير: بعد التنظيف، يتم نقل المكونات إلى حمام القصدير الذي يحتوي على القصدير المنصهر أو سبيكة القصدير.
التطبيق بالموجات فوق الصوتية: يتم تطبيق موجات بالموجات فوق الصوتية أثناء عملية التعبئة. وهذا يساعد في:

تحسين نقل الحرارة: تزيد الاهتزازات من حركة جزيئات القصدير ، مما يعزز نقل الحرارة بشكل أفضل والذوبان بشكل أسرع.
تحسين الترطيب: تساعد الموجات فوق الصوتية على ترطيب الروك مع القصدير المنصهر ، مما يضمن طبقة متساوية.

التحكم في الوقت ودرجة الحرارة: يتم التحكم في العملية للحصول على الوقت ودرجة الحرارة المثلى لتحقيق السماكة والجودة المطلوبة من طبقة القصدير.

4التبريد والتجمد

التبريد: بعد تغطية المكونات، يتم إزالتها من حمام القصير ويتم السماح لها بالتبريد. عملية التبريد تجعل طبقة القصير صلبة.
فحص الطلاء: يتم فحص سمك جودة طلاء القصدير لضمان استيفائها للمواصفات.

5. المعالجة بعد التخمير

عمليات التشطيب: يمكن تطبيق عمليات إضافية ، مثل التلميع أو التنظيف الإضافي ، لتعزيز التشطيب السطحي أو إعداد المكونات للتجميع.
مراقبة الجودة: يتم إجراء عمليات فحص نهائية للتأكد من أن المكونات تلبي جميع المعايير المطلوبة قبل شحنها لاستخدامها في التصنيع.

فوائد عملية التخزين بالموجات فوق الصوتية

تنظيف محسن: تتأكد خطوة التنظيف بالموجات فوق الصوتية من أن الأسطح خالية من الملوثات ، وهو أمر بالغ الأهمية للالتصاق والأداء.
الطلاء المتساوي: يُسهم تطبيق موجات الموجات فوق الصوتية أثناء صناعة القصدير في توزيع طبقة القصدير بالتساوي.
الكفاءة: هذه العملية تقلل من الوقت اللازم لتنظيف وتخزين، مما يزيد من كفاءة الإنتاج بشكل عام.

باختصار، عملية التخزين بالموجات فوق الصوتية تجمع بين تقنيات التنظيف والطلاء المتقدمة لإنتاجمكونات موثوقة مناسبة لتطبيقات مختلفة في الإلكترونيات والصناعات الأخرى.
