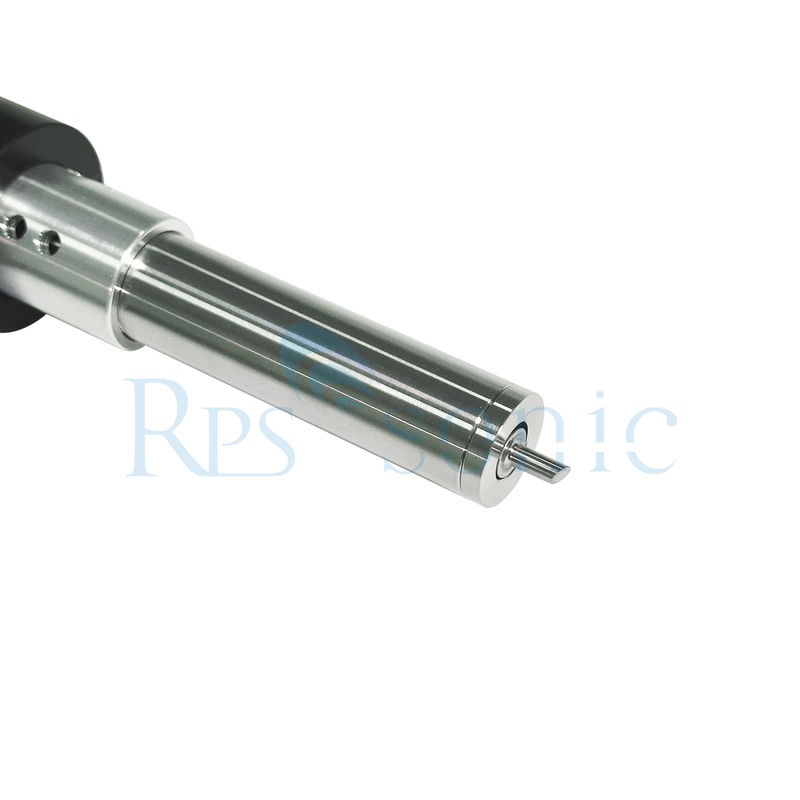

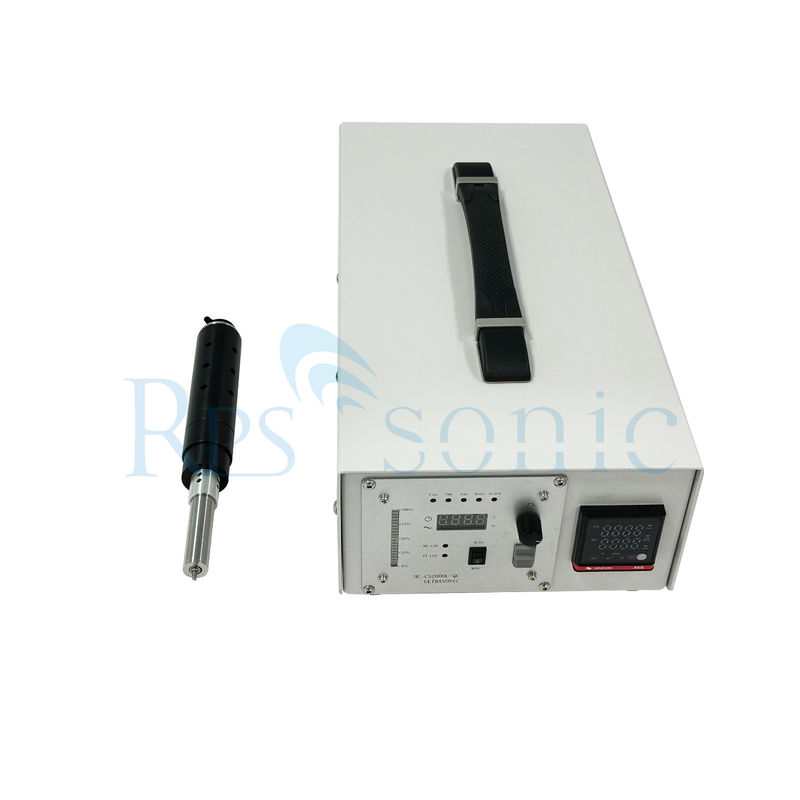

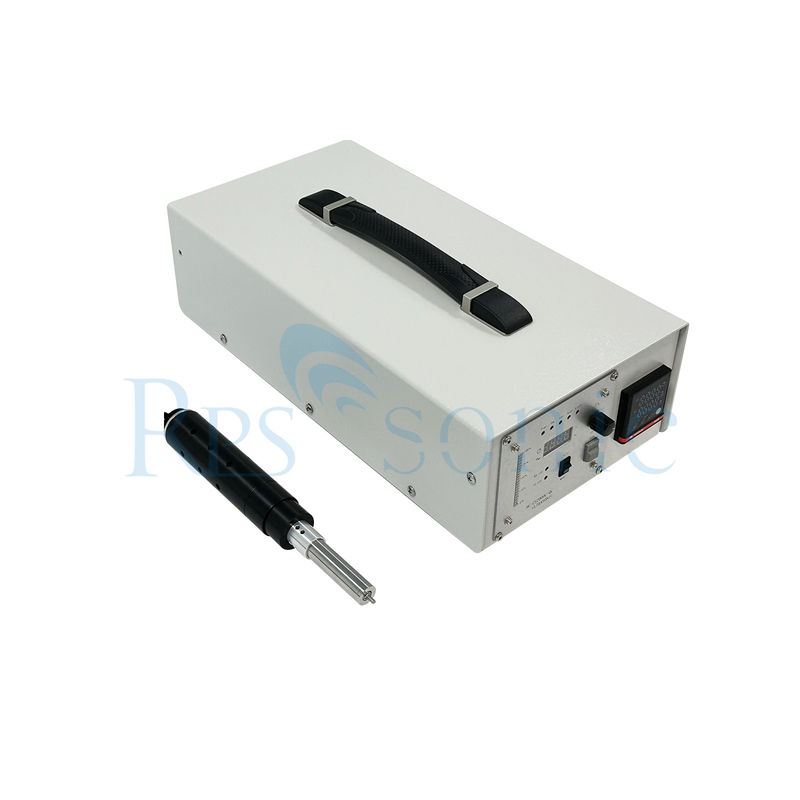

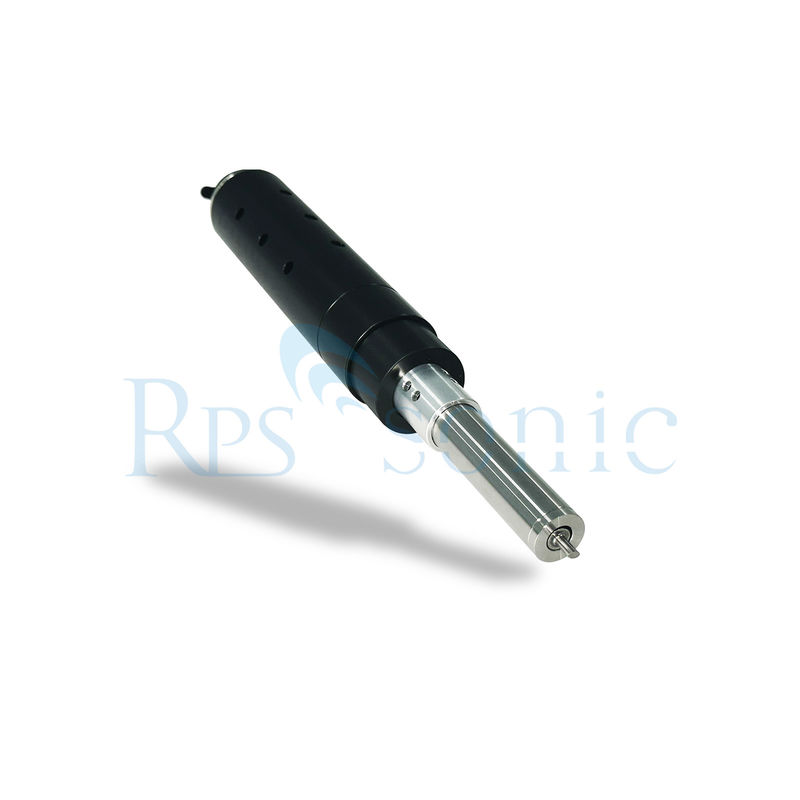

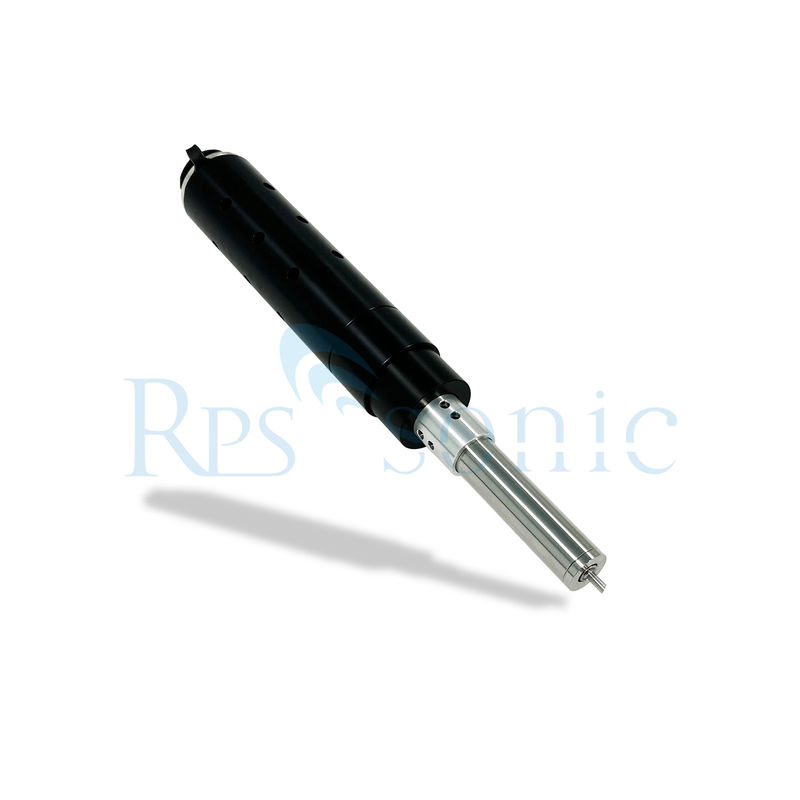

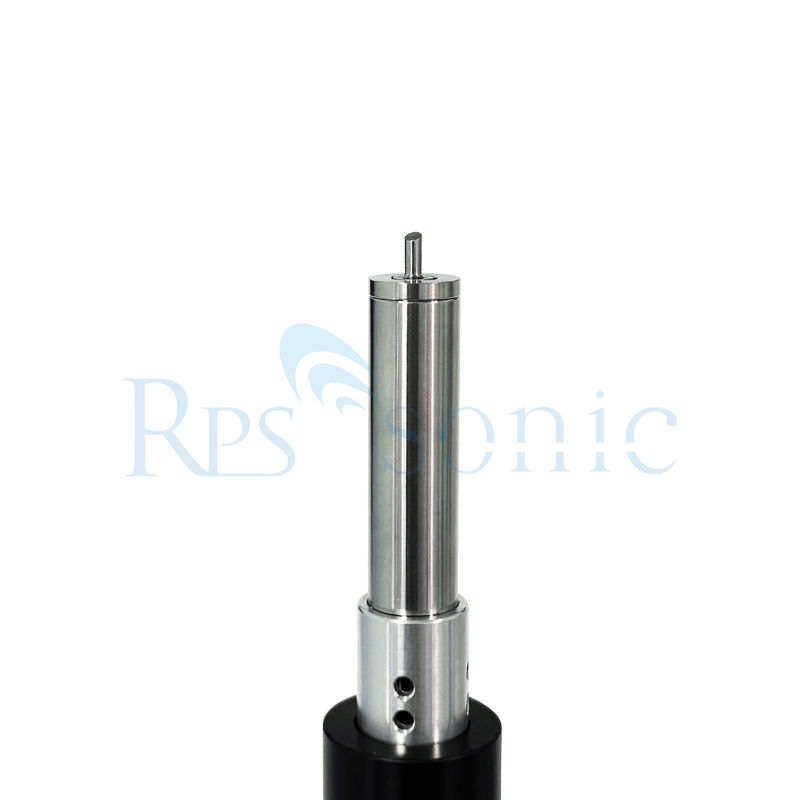

حديد اللحام بالموجات فوق الصوتية المحمولة يدوياً حديد اللحام الجديد

حديد اللحام بالموجات فوق الصوتية المحمولة يدوياً حديد اللحام الجديد

1مبدأ العمل

• التنظيف بمساعدة الاهتزاز: الموجات فوق الصوتية تولد التجويفات الصغيرة وقوى القطع التي تتحللطبقات الأكسيدوالملوثات على سطح القطعة. وهذا أمر بالغ الأهمية لأن أكسيدات (على سبيل المثال، على الألومنيوم والنحاس أو الفولاذ المقاوم للصدأ) يمكن أن تمنع اللحام من الالتصاق بشكل صحيح.
• تحسين التبلل: من خلال إزالة الأكسيدات، يمكن لللحام (غالباً ما يكون خالياً من الرصاص أو سبائك متخصصة) أن يبلل السطح بشكل أكثر فعالية، مما يشكل رابطة معدنية قوية.
• نقل الحرارة: لا يزال الحديد يوفر الطاقة الحرارية لذوبان اللحام، ولكن الاهتزازات بالموجات فوق الصوتية تحسن بكثير من كفاءة العملية.

2المكونات الرئيسية

• المحول فوق الصوتييحول الطاقة الكهربائية إلى اهتزازات ميكانيكية
• نصيحة لحام: يقود كل من الحرارة وموجات الموجات فوق الصوتية إلى قطعة العمل. غالبًا ما تكون الطرف مصنوعة من مواد متينة (مثل التيتانيوم أو الصلب المطلي) لتحمل الاهتزازات عالية التردد.
• إمدادات الطاقة: يوفر كل من الحرارة (من خلال عنصر التدفئة) والطاقة بالموجات فوق الصوتية إلى المحول.
• وحدة التحكم: يضبط معايير مثل درجة الحرارة، ووسعة الاهتزاز، ووقت اللحام.

3التطبيقات

• صناعة الإلكترونيات: لحام مكونات الألومنيوم أو النحاس في ألواح الدوائر، وخاصة لتطبيقات عالية الموثوقية مثل الطيران أو الكترونيات السيارات.
• مجوهرات وصناعة المعادن: الارتباط مع المعادن غير الحديدية (مثل الفضة والذهب والألومنيوم) دون حرارة مفرطة، مما يمكن أن يضر التصاميم الحساسة.
• إنتاج الألواح الشمسية: ربط أشرطة الألومنيوم أو النحاس بالخلايا الشمسية، حيث تنتشر طبقات أكسيد.
• الأجهزة الطبية: لحام مكونات صغيرة في المعدات الطبية، والتي تتطلب مفاصل دقيقة ونظيفة.
• أعمال إصلاح: إزالة لحام أو إعادة تصنيع المكونات على الألواح المكسدة أو المتآكلة.

4مزايا مقارنة باللحام التقليدي

5القيود

• التكلفة: الحديد اللحام بالموجات فوق الصوتية أغلى من النماذج التقليدية بسبب المحول الإضافي والإلكترونيات.
• التعقيد: يتطلب معايرة دقيقة لتعديلات درجة الحرارة والاهتزاز للمواد المختلفة.
• نصيحة ارتداء: يمكن أن تتحلل رأس اللحام بشكل أسرع بسبب الاهتزازات المستمرة ، مما يتطلب استبدالًا منتظمًا.
• الضوضاء: يمكن أن تنتج اهتزازات الموجات فوق الصوتية أصوات عالية (على الرغم من أنها غالبا ما تكون أقل من نطاق السمع البشري ، اعتمادًا على التردد).

6أنواع حديد اللحام بالموجات فوق الصوتية

• الوحدات المحمولة: قابل للحمل للقيام بمهام اللحام اليدوي (على سبيل المثال، أعمال الإصلاح أو الإنتاج على نطاق صغير).
• الأنظمة المثبتة على المقاعد: نماذج صناعية لخطوط التجميع الآلية، توفر التحكم الدقيق في الحرارة والاهتزاز.
• أسلحة اللحام بالموجات فوق الصوتية: الجمع بين اللحام وتطبيق التدفق في أداة واحدة، وتحسين الكفاءة.

7الاعتبارات المتعلقة بالسلامة والبيئة

• خفض تدفق: من خلال تقليل الاعتماد على التدفقات الكيميائية، يقلل اللحام بالموجات فوق الصوتية من النفايات الخطرة ويحسن السلامة في مكان العمل.
• إدارة الحرارة: إنخفاض طاقة الحرارة يقلل من خطر حروق أو تلف الحرارة للمكونات.

الاستنتاج

1لحام مكونات الألومنيوم

• تحلل الأكسيدات: الاهتزازات تعطل طبقة Al2O3 ، مما يسمح لللحام (على سبيل المثال ، سبائك الألومنيوم والقصدير) بالربط مباشرة مع المعدن.
• التطبيقات:
  • إلكترونيات الطاقة: ربط مخزونات الحرارة الألومنيوم إلى PCB في مكبرات الطاقة أو منظمات الجهد لتحسين التبديد الحراري.
  • إلكترونيات السيارات: لحام أسلاك الألومنيوم أو المحطات في أجهزة استشعار السيارات أو مصابيح الأمام LED أو أنظمة إدارة البطاريات للسيارات الكهربائية (EV).
  • إلكترونيات المستهلك: ربط غلافات الألومنيوم أو الدرع إلى PCB في الهواتف الذكية أو أجهزة الكمبيوتر المحمولة لقمع التداخل الكهرومغناطيسي (EMI).

2. ربط النحاس و سبائك النحاس

• التبول على النحاس المكسّد: تستخدم في آثار النحاس المتقدم في السن أو المكشوفة على PCBs أثناء الإصلاح أو إعادة العمل.
• التطبيقات:
  • الدوائر ذات التيار العالي: لحام الحافلات النحاسية السميكة أو آثارها في المحولات أو محركات المحرك أو بطاريات (على سبيل المثال ، في السيارات الكهربائية أو أنظمة الطاقة المتجددة).
  • الـ PCB المرنة: ربط آثار النحاس المرن إلى PCBs الصلبة ، حيث يمكن أن تؤدي الحرارة التقليدية إلى تلف الركائز المرنة.
  • المكونات المطلية بالنحاس: ضمان المفاصل الموثوق بها على الموصلات المطلية بالنحاس أو المفاتيح أو المرورات.

3. لجمع الأجزاء من الفولاذ المقاوم للصدأ أو المصفوفة بالنيكل

• الارتباط المباشر في المعادن: عن طريق إزالة الأكسيدات، يلتصق اللحام (غالباً مع محتوى النيكل أو الفضة) دون تدفق مفرط.
• التطبيقات:
  • الإلكترونيات الصناعية: لحام الأقواس أو الأغلفة من الفولاذ المقاوم للصدأ إلى PCB في بيئات قاسية (مثل أتمتة المصنع ومعدات النفط / الغاز).
  • الأجهزة الطبية: ربط المكونات المصفوفة بالنيكل في أجهزة تنظيم ضربات القلب أو معدات التصوير بالرنين المغناطيسي أو الأدوات الجراحية، حيث تكون التوافق البيولوجي والموثوقية حاسمة.

4الحرار الخالي من الرصاص والهالوجين

• خفض التوتر السطحي: الاهتزازات تساعد على تدفق اللحام الخالي من الرصاص في الفجوات الضيقة أو المكونات الدقيقة.
• التطبيقات:
  • الـ PCB ذو الكثافة العالية: ميكرو معالجات اللحام، BGA (مجموعات الشبكة الكرة) ، أو QFN (حزم رباعية مسطحة خالية من الرصاص) مع الحد الأدنى من بقايا تدفق.
  • إلكترونيات الطيران: الوفاء بالمعايير الصارمة للمفاصل الخالية من الرصاص والمنخفضة الانبعاثات في أجهزة الطيران أو مكونات الأقمار الصناعية.
