حديد اللحام بالموجات فوق الصوتية للزجاج والبسكويت

حديد اللحام بالموجات فوق الصوتية للزجاج و الأقراص

حديد اللحام بالموجات فوق الصوتية هو أداة اللحام المتخصصة التي تستخدم تقنية الموجات فوق الصوتية لتعزيز عملية اللحام. إليك مقدمة مفصلة:

مبدأ العمل

توليد الاهتزازات بالموجات فوق الصوتية: يتم تجهيز الحديد اللحام بالموجات فوق الصوتية بمحول بالموجات فوق الصوتية.هذا المحول يحول الطاقة الكهربائية إلى اهتزازات ميكانيكية عالية التردد في نطاق تردد الموجات فوق الصوتية، عادة ما تتراوح من 20 كيلو هرتز إلى 100 كيلو هرتز.
التأثير على اللحام والقطعة: عندما تلامس طرف حديد اللحام مع اللحام والقطعة التي سيتم لحامها ، يتم نقل الاهتزازات بالموجات فوق الصوتية إلى منطقة مفصل اللحام.الاهتزازات عالية التردد تعطيل طبقة الأكسيد على سطح قطعة العمل واللحامهذا يسمح لللحام بتبلل الأسطح بشكل أكثر فعالية والاختراق في الشقوق الصغيرة ومسامح قطعة العمل ، مما يؤدي إلى مفصل لحام أقوى وأكثر موثوقية.

المزايا

القدرة الممتازة على الرطوبة: يمكن أن يحسن بشكل كبير من تأثير الرطوبة لحام على سطح قطعة العمل.قد يكون من الصعب الحصول على رطوبة جيدة على بعض المواد مع ضعف قابلية اللحامومع ذلك، يمكن لحام الموجات فوق الصوتية التغلب على هذه المشكلة، مما يضمن مفصل لحام أكثر تكافؤا وكمالا.
مفاصل اللحام عالية الجودة: من خلال تعزيز اختراق اللحام والتماسك بشكل أفضل ، يساعد اللحام بالموجات فوق الصوتية على تشكيل مفاصل اللحام ذات قوة أعلى وموصلية كهربائية أفضل.هذا مهم بشكل خاص في التطبيقات التي تتطلب موثوقية عالية، مثل في صناعة الإلكترونيات لتصنيع لوحات الدوائر المطبوعة.
انخفاض الأضرار الحرارية: بالمقارنة مع طرق اللحام التقليدية التي تعتمد بشكل رئيسي على درجات الحرارة العالية لإذابة اللحام،يمكن لحام بالموجات فوق الصوتية تحقيق نتائج لحام جيدة في درجات حرارة أقل نسبياهذا يساعد على تقليل خطر التلف الحراري لقطعة العمل، وخاصة بالنسبة للمكونات والمواد الحساسة للحرارة.
مناسبة لمواد مختلفة: يمكن استخدامها لحام مجموعة واسعة من المواد ، بما في ذلك بعض المعادن الصعبة لحامها مثل الألومنيوم والنحاس.الاهتزازات بالموجات فوق الصوتية يمكن أن تحطم طبقات الأكسيد على هذه المواد، مما يسمح باللحام الناجح.

التطبيقات

تصنيع الإلكترونيات: يستخدم على نطاق واسع في إنتاج لوحات الدوائر المطبوعة (PCBs) ، لحام المكونات مثل المقاومات والمكثفات والدوائر المتكاملة ، إلخ على PCB.الدقة العالية والموثوقية لحام بالموجات فوق الصوتية تضمن جودة المنتجات الإلكترونية.
صناعة السيارات: في تصنيع الإلكترونيات السيارات، مثل إنتاج وحدات التحكم في المحرك، وحدات إلكترونيات الطاقة، وأحزمة الأسلاك السيارات،يتم استخدام اللحام بالموجات فوق الصوتية لتحقيق اتصالات موثوقة بين المكونات المختلفة.
الطيران والدفاع: نظرًا لمدى موثوقيتها العالية وقدرتها على التعامل مع المواد عالية الأداء ، يتم استخدام اللحام بالموجات فوق الصوتية في إنتاج أجهزة الكترونية للطيران والدفاع ،حيث تكون جودة وموثوقية مفاصل اللحام ذات أهمية قصوى.
صناعة المجوهرات: يتم استخدامها أيضًا في صناعة المجوهرات لحام المعادن الثمينة والحجارة الكريمة.السيطرة الدقيقة وعملية اللحام اللطيفة من اللحام بالموجات فوق الصوتية تساعد على تجنب تلف المواد الحساسة وضمان جودة المجوهرات.

الهيكل

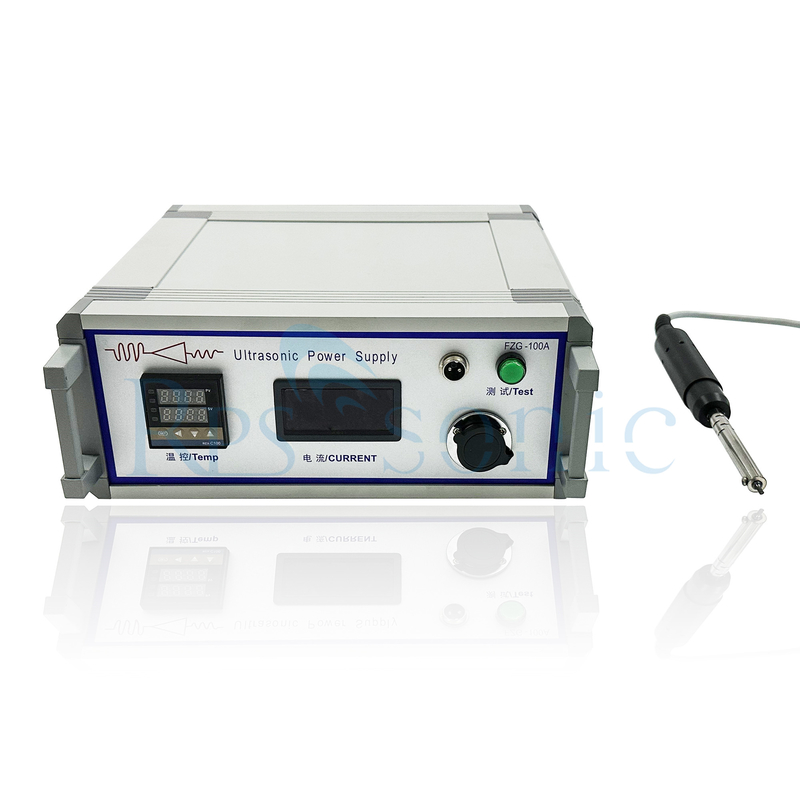

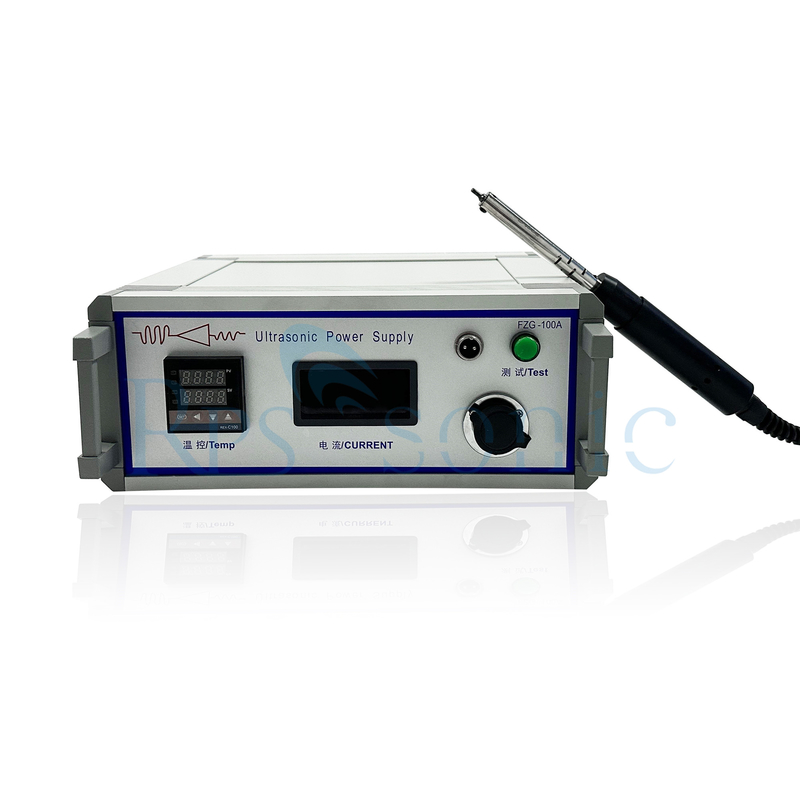

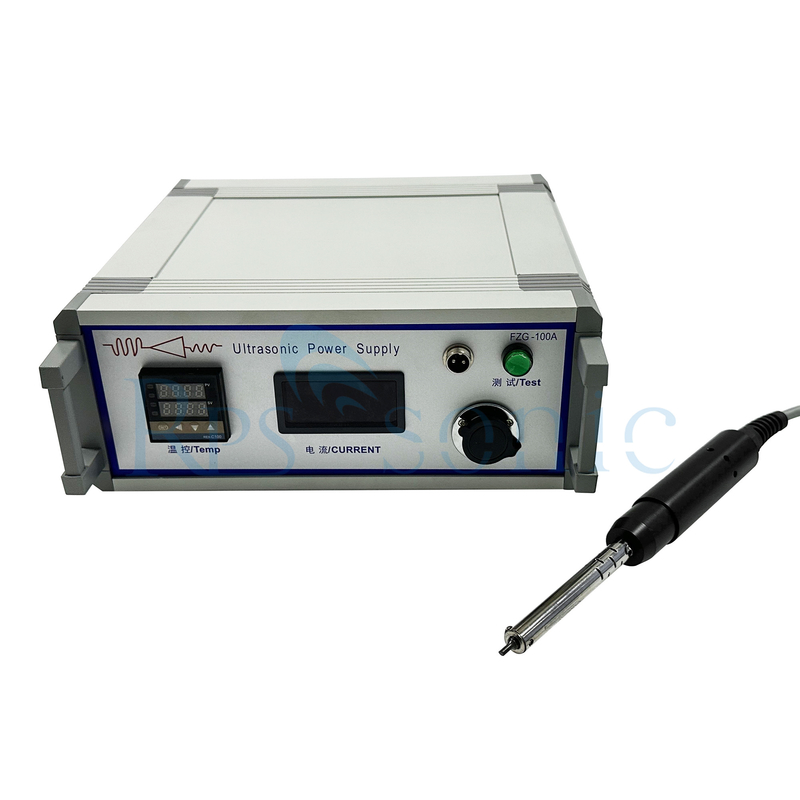

مولد الموجات فوق الصوتية: هذا هو المكون الأساسي الذي يولد إشارات كهربائية عالية التردد لتشغيل محول الموجات فوق الصوتية.عادة ما يكون لها وظائف مثل ضبط التردد والتحكم في الطاقة للتكيف مع متطلبات اللحام المختلفة.
محول الموجات فوق الصوتية: كما ذكر سابقا، فإنه يحول الطاقة الكهربائية إلى اهتزازات ميكانيكية.عادة ما يتم صنع المحول من مواد بييزو كهربائية تظهر تأثير بييزو كهربائي، مما يعني أنها يمكن أن تتشوه عند تطبيق حقل كهربائي وتوليد حقل كهربائي عند التشوه.

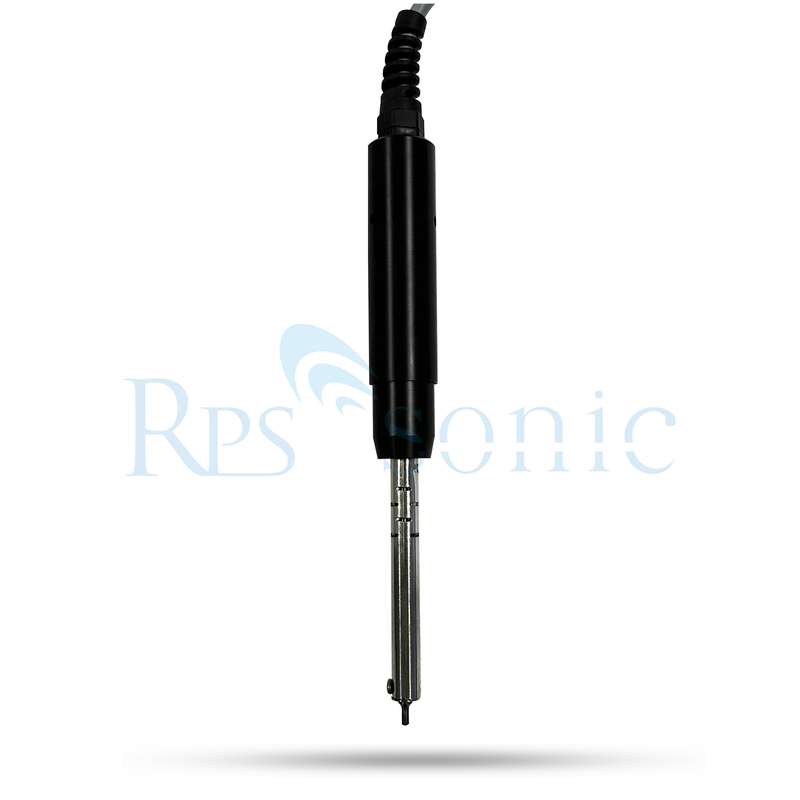

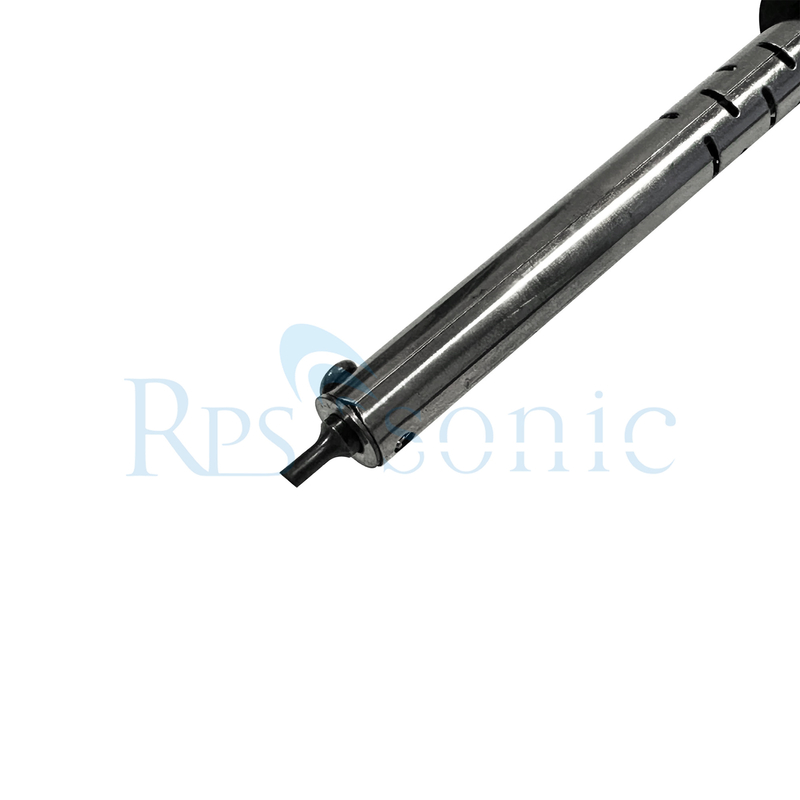

طرف حديد اللحام: تم تصميم طرف حديد اللحام لنقل اهتزازات الموجات فوق الصوتية إلى اللحام وقطعة العمل.عادة ما تكون مصنوعة من مواد مقاومة للحرارة وموصلة كهربائيا مثل سبيكة النحاس أو التنغستنيمكن تخصيص شكل وحجم طرف حديد اللحام وفقا لتطبيقات اللحام المختلفة.

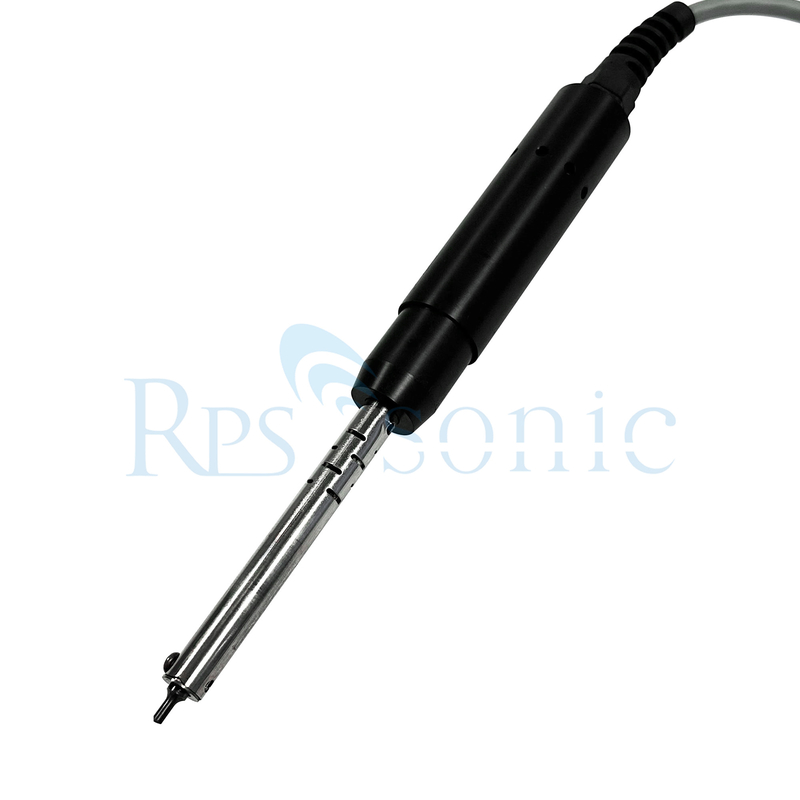

المقبض ونظام التبريد: تم تصميم مقبض حديد اللحام بالموجات فوق الصوتية لسهولة التشغيل والقبض.ويمكن أيضا أن تتضمن نظام التبريد لمنع ارتفاع درجة حرارة المحول وقطع الغيار الأخرى أثناء التشغيلويتم تحقيق ذلك عادة من خلال طرق تبريد الهواء أو البرد بالماء.
