آلة تشتيت أسود الكربون بالموجات فوق الصوتية ذات الطاقة الكبيرة والمسبار التيتانيوم، آلة التجانس بالموجات فوق الصوتية

آلة تشتيت أسود الكربون بالموجات فوق الصوتية عالية الطاقة

يكمن جوهر تشتيت أسود الكربون بالموجات فوق الصوتية في استخدام تأثير التجويف الصوتي الذي تولده الموجات فوق الصوتية في وسط سائل، جنبًا إلى جنب مع تأثير القص للاهتزاز عالي التردد، لتحقيق تكسير وتشتيت موحد لتكتلات أسود الكربون، مع تعزيز استقرار نظام التشتيت في نفس الوقت. يمكن تقسيم آليتها الأساسية إلى ثلاث مراحل: أولاً، توليد تأثير التجويف: عندما تمر الموجات فوق الصوتية (تردد نموذجي 20 كيلو هرتز - 100 كيلو هرتز) عبر نظام تشتيت أسود الكربون، يولد الوسط السائل مناطق متناوبة من الضغط والتخلخل. في مرحلة التخلخل، تتشكل فقاعات تجويف فراغية دقيقة داخل السائل؛ في مرحلة الضغط، تنهار فقاعات التجويف هذه بعنف في وقت قصير للغاية (ميكرو ثانية)، مطلقةً درجات حرارة عالية موضعية (تصل إلى 5000 كلفن أو أعلى)، وضغوط عالية (تتجاوز 1000 ضغط جوي)، ونفاثات دقيقة بسرعات تتجاوز 100 متر في الثانية. هذا الإجراء الفيزيائي المتطرف، مثل "انفجار" مجهري، يؤثر بدقة على نقاط الضعف في تكتلات أسود الكربون، ويمزقها إلى جزيئات صغيرة قريبة من الجزيئات الأصلية، وبالتالي يكسر بنية التكتل من جذورها.

ثانياً، هناك تأثيرات القص والخلط: يحفز الاهتزاز الميكانيكي عالي التردد للموجات فوق الصوتية اضطرابًا قويًا وتدفقًا دقيقًا في وسط التشتيت، مما يولد قوى قص مستمرة تعمل على تحسين تكتلات أسود الكربون المكسورة جزئيًا. في الوقت نفسه، يعزز التوزيع الموحد لجزيئات أسود الكربون في الوسط، مما يمنع التكتل الثانوي الناجم عن التركيزات الموضعية العالية جدًا.

أخيرًا، هناك تأثير استقرار: يعمل اهتزاز الموجات فوق الصوتية أيضًا على تسريع امتصاص جزيئات المشتت على سطح جزيئات أسود الكربون، مما يساعد على تكوين طبقة امتصاص مستقرة. من خلال الإعاقة الفراغية أو التنافر الكهروستاتيكي، تمنع هذه الطبقة إعادة تكتل جزيئات أسود الكربون المشتتة، مما يطيل فترة استقرار نظام التشتيت. علاوة على ذلك، يزيد معالجة الموجات فوق الصوتية من المجموعات القطبية على سطح أسود الكربون، مما يحسن توافقه مع التشتيت في الوسائط القطبية. على سبيل المثال، تظهر البيانات التجريبية أن نسبة الأكسجين إلى الكربون على سطح أسود الكربون يمكن زيادتها من 4.2٪ إلى 7.5٪ بعد معالجة الموجات فوق الصوتية، مما يحسن بشكل كبير استقرار تشتيته في الأنظمة المائية.

آلة التشتيت بالموجات فوق الصوتية هي جهاز يستخدم موجات فوق صوتية عالية التردد لتكسير الجزيئات المتكتلة، وخلط السوائل غير القابلة للامتزاج، وإنشاء معلقات أو مستحلبات مستقرة وموحدة.

شرح بسيط:

تستخدم التجويف بالموجات فوق الصوتية - تتشكل فقاعات صغيرة وتنهار بعنف في السائل - مما يخلق موجات صدمة قوية ونفاثات دقيقة تعمل على:

تكسير الجزيئات المتكتلة (الجرافين، أنابيب الكربون النانوية، الأصباغ، المواد النانوية)
خلط الزيت والماء في مستحلبات مستقرة
تشتيت المساحيق بالتساوي في السوائل دون ترسب

الاستخدامات الرئيسية:

تشتيت الجرافين، أنابيب الكربون النانوية، الجسيمات النانوية
صنع الأحبار والطلاءات ومعاجين البطاريات
تحضير المستحلبات في مستحضرات التجميل والأغذية

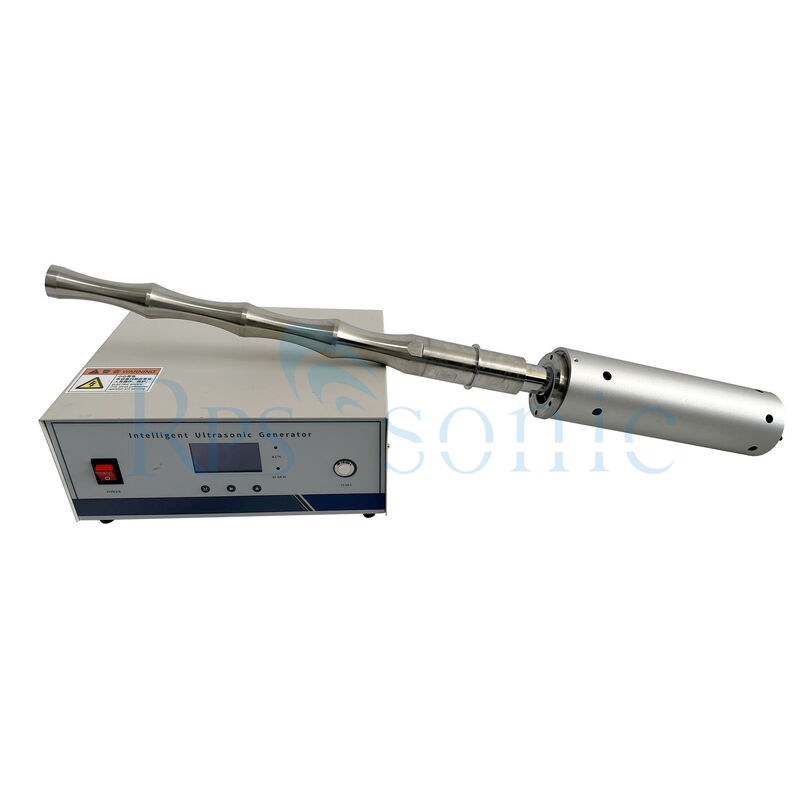

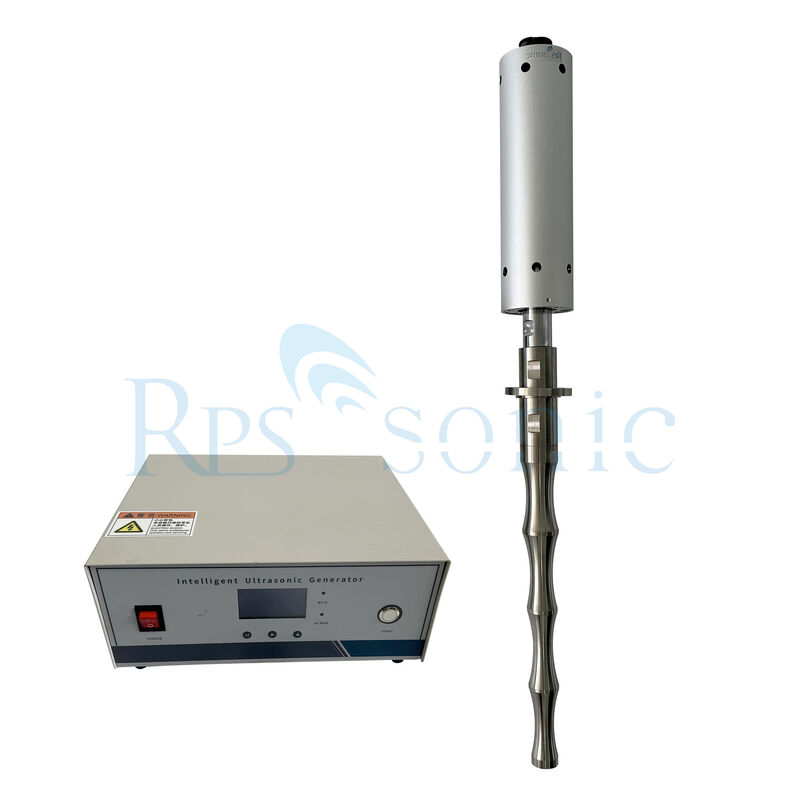

الهيكل الرئيسي:

مولد الموجات فوق الصوتية
محول (يحول الكهرباء إلى اهتزاز)
مسبار / بوق (يوصل الاهتزاز إلى السائل)

المعلمة

الوصف

التحكم في معلمات المعدات

1. تردد الموجات فوق الصوتية: يؤثر التردد بشكل مباشر على شدة التجويف ودقة التشتيت. بالنسبة للمساحيق التي تتكتل بسهولة مثل أسود الكربون، فإن الموجات فوق الصوتية ذات التردد المنخفض (20 كيلو هرتز - 40 كيلو هرتز) لها قوة اختراق أقوى ويمكنها تكسير التكتلات الكبيرة بفعالية، مما يجعلها مناسبة لأنظمة تشتيت أسود الكربون ذات حجم الجسيمات الخشن واللزوجة العالية. توفر الترددات العالية (60 كيلو هرتز - 100 كيلو هرتز) دقة تشتيت أعلى وهي مناسبة لتشتيت أسود الكربون الذي يتطلب تنقية على مستوى النانومتر، مثل تشتيت أسود الكربون Pt/C في محفزات خلايا الوقود. يعتبر الموجات فوق الصوتية ذات التردد المنخفض حول 25 كيلو هرتز الأكثر استخدامًا، حيث توازن بين شدة التجويف وكفاءة امتصاص المشتت، وتتجنب امتصاص المشتت غير الكافي بسبب فقاعات التجويف الصغيرة جدًا عند الترددات العالية.

2. طاقة الموجات فوق الصوتية وكثافة الطاقة: الطاقة هي معلمة أساسية تؤثر على أداء التشتيت وتحتاج إلى تعديلها بمرونة وفقًا لحجم جسيمات أسود الكربون ولزوجة المادة. الطاقة المنخفضة (50٪ - 70٪ من الطاقة المقدرة) مناسبة لأنظمة أسود الكربون ذات حجم الجسيمات الصغير (10-50 نانومتر) واللزوجة المنخفضة، مما يتجنب تكسير الجسيمات وتدهورها بسبب الطاقة المفرطة. الطاقة العالية (70٪ - 90٪ من الطاقة المقدرة) مناسبة لمواد أسود الكربون ذات حجم الجسيمات الأكبر (50-200 نانومتر) والتكتل الشديد، مما يكسر التكتلات بفعالية. من المهم ملاحظة أن كثافة الطاقة أكثر أهمية من إجمالي الطاقة. بالنسبة لأنظمة أسود الكربون المائية، يوصى بكثافة طاقة تبلغ 0.8-1.2 واط/سم مربع، بينما بالنسبة لأنظمة أحبار أسود الكربون المذيبة / الأشعة فوق البنفسجية، يوصى بكثافة 1.0-1.5 واط/سم مربع. قد تتسبب كثافة الطاقة المفرطة (> 2.0 واط/سم مربع) في تلف بنية أسود الكربون، مما يؤدي إلى لون أزرق.

3. وقت الموجات فوق الصوتية: يجب مطابقة وقت الموجات فوق الصوتية مع الطاقة وخصائص المادة؛ الأطول ليس بالضرورة أفضل. بالنسبة لتشتيت أسود الكربون التقليدي (مثل التشتيت الأولي في الأحبار)، يكفي معالجة الموجات فوق الصوتية لمدة 5-10 دقائق لتكسير التكتلات. بالنسبة لأنظمة أسود الكربون عالية اللزوجة التي يصعب تشتيتها (مثل مركبات أسود الكربون / المطاط الطبيعي)، يمكن تمديد وقت المعالجة إلى 30-60 دقيقة، مع الحاجة إلى تبريد متقطع (5 دقائق في كل مرة) لمنع ارتفاع درجة حرارة المادة. تظهر التجارب أن حوالي ساعة واحدة من معالجة الموجات فوق الصوتية في درجة حرارة الغرفة هي النافذة الزمنية المثلى لمعظم أنظمة أسود الكربون. يمكن أن يؤدي العلاج بالموجات فوق الصوتية المفرط إلى تكتل ثانوي لجزيئات أسود الكربون، وتلف بنية الناقل، وحتى فشل المشتت.

4. وضع الموجات فوق الصوتية: وضع النبض (على سبيل المثال، ثانيتان تشغيل، ثانية إيقاف) أفضل من الوضع المستمر. تعمل فترات التوقف على تبديد الحرارة بفعالية، مما يمنع التغيرات في خصائص أسود الكربون بسبب ارتفاع درجة الحرارة الموضعي، ويقلل من تآكل مسبار الموجات فوق الصوتية.

في السنوات الأخيرة، تم استخدام المواد النانوية ب على نطاق واسع في مختلف الصناعات لتحسين أداء المواد. على سبيل المثال، يمكن أن يؤدي إضافة طلاء الجرافين إلى البطارية إلى إطالة عمر خدمة البطارية بشكل كبير، بينما يمكن أن يؤدي إضافة أكسيد السيليكون إلى الزجاج إلى زيادة شفافية ومتانة الزجاج.

المحتوى الأساسي للتكنولوجيا النانوية هو كيفية حل مشكلة تكتل الجسيمات النانوية. نظرًا لأن الجسيمات النانوية نفسها سهلة التكتل للغاية، فمن الصعب جدًا الحصول على جسيم نانوي مشتت بشكل فردي. كيفية تشتيت الجسيمات النانوية بشكل موحد في المصفوفة هي التكنولوجيا الرئيسية للتكنولوجيا النانوية.

للحصول على جسيمات نانوية ممتازة، هناك حاجة إلى طريقة فعالة. يشكل التجويف بالموجات فوق الصوتية على الفور مناطق لا حصر لها ذات ضغط عالٍ ومنخفض في المحلول. تتصادم هذه المناطق ذات الضغط العالي والمنخفض باستمرار مع بعضها البعض لتوليد قوة قص قوية، وإزالة البلمرة، وتقليل حجم المادة. تتطلب الموجات فوق الصوتية المستخدمة في تشتيت المواد النانوية بشكل عام ضغطًا صوتيًا وسعة موجات فوق صوتية كبيرة نسبيًا. لذلك، فإن نوع البوق، أي نوع المسبار، هو الأكثر شيوعًا في الوقت الحالي.

توصيات

1. إذا كنت جديدًا في المواد النانوية وترغب في فهم تأثير التشتيت بالموجات فوق الصوتية، يمكنك استخدام مواد معملية بقوة 1000 واط / 1500 واط.

2. إذا كنت شركة صغيرة ومتوسطة تتعامل مع أقل من 5 أطنان من السائل يوميًا، يمكنك اختيار إضافة مسبار موجات فوق صوتية إلى خزان التفاعل. يمكنك استخدام مسبار بقوة 3000 واط.

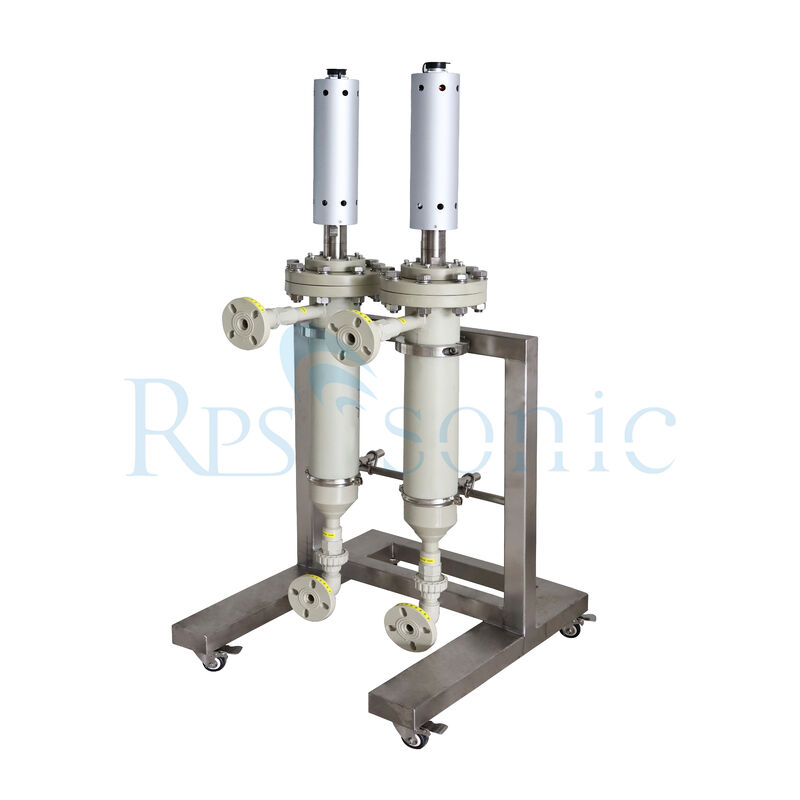

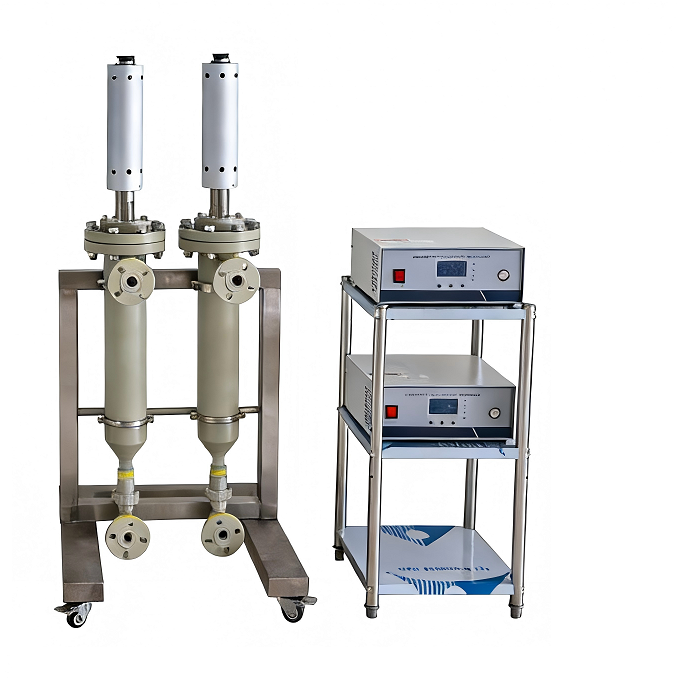

3. إذا كانت مؤسسة كبيرة تحتاج إلى معالجة عشرات الأطنان أو حتى مئات الأطنان من السائل يوميًا، فإن نظام تدوير الموجات فوق الصوتية الخارجي مطلوب. يمكن لمجموعات متعددة من معدات الموجات فوق الصوتية معالجة الدورة في نفس الوقت لتحقيق التأثير المطلوب.

الميزات

1. تصميم فريد لرأس أداة التركيز، تركيز طاقة أعلى، سعة أكبر، وتأثير تجانس أفضل.

2. يمكن التحكم في عملية معالجة الموجات فوق الصوتية، وبالتالي فإن الحالة النهائية للتشتيت قابلة للتحكم، مما يقلل بشكل كبير من الضرر الذي يلحق بمكونات المحلول.

3. يمكنها تشتيت المواد إلى مستوى النانومتر، ويمكنها التعامل مع المحاليل عالية اللزوجة. يمكن تجهيز المعدات بتحكم PLC، مما يجعل التشغيل أسهل والتأثير أكثر دقة.
