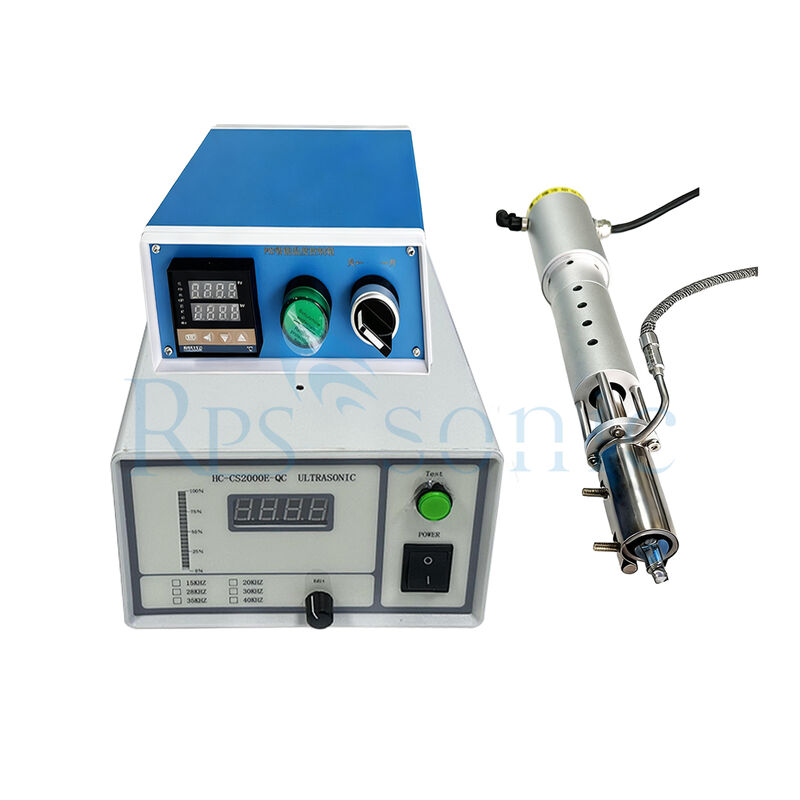

لحام الزجاج بالموجات فوق الصوتية عالية الكفاءة للحديد لحام الزجاج بالموجات فوق الصوتية لصناعة البناء

روابط اللحام بالموجات فوق الصوتية الزجاج التيتانيوم السيراميك من الفولاذ المقاوم للصدأ

I. ما هو حديد اللحام بالموجات فوق الصوتية؟

حديد اللحام بالموجات فوق الصوتية هو جهاز لحام صديق للبيئة يدمج التدفئة والاهتزاز بالموجات فوق الصوتية عالية التردد.تشتمل بنيتها الأساسية على تجميع كريستالي بييزو كهربائي، عنصر التدفئة (مثل طرف حديد اللحام) ، ونقطة اللحام المعدنية. قوة الموجات فوق الصوتية (10 ~ 50W) ، وتردد الاهتزاز (عادة 20 ~ 60kHz) ،ويمكن التحكم بدقة في درجة حرارة اللحام (مجموعة قابلة للتعديل من 120-400 درجة مئوية) عن طريق لوحة التحكممبدأ عملها الأساسي هو كما يلي: أولا، يتم إذابة اللحام من قبل عنصر التسخين؛ ثم، يتم نقل طاقة الاهتزاز عالية التردد إلى اللحام المنصهر.يؤدي تأثير التجويف الناتج عن الاهتزاز إلى تفكيك وتشتيت فيلم الأكسيد على سطح المادة الأساسيةفي الوقت نفسه، يؤدي تأثير التدفق الصوتي إلى ترطيب وتشتت اللحام مع المادة الأساسية، مما يشكل في النهاية مرفق لحام كثيف.يمكن تحقيق لحام عالي الجودة دون الحاجة إلى تدفق.

II. وظائف حديد اللحام بالموجات فوق الصوتية

* **تنظيف وتفعيل سطح اللحام:** من خلال التجويف ، تزيل حديد اللحام بالموجات فوق الصوتية أشرطة الأوكسيد والشوائب من سطح المواد الأساسية (المعادن والزجاج والسيراميك ، إلخ).)، استبدال تأثير التنظيف الكيميائي للجريان وتجنب التلوث والآكل المتبقي.
* ** تحسين جودة اللحام:** الاهتزاز عالي التردد يجبر اللحام السائل على اختراق المسامير الصغيرة والشقوق في المادة الأساسية ،ضغط فقاعات اللحام وتقليل العيوب مثل اللحام غير الكامل واللحام المفقودهذا يؤدي إلى وصلة لحام غير مسامية عالية القوة ، وتحسين ختم الاتصال ومتانة.
* ** تبسيط عملية اللحام:** يزيل الحاجة إلى المعالجة المسبقة للمواد غير المعدنية مثل الزجاج ،تمكين الحرارة المباشرة للمواد المختلفة مثل المعادن والزجاج / السيراميكهذا يقلل من عملية الإنتاج ويقلل من صعوبة التشغيل ومخاطر الجودة.
* ** التكيف مع احتياجات اللحام المتنوعة:** مجهزة بتعديل التردد التلقائي والتحكم الدقيق في درجة الحرارة،الحديد اللحام بالموجات فوق الصوتية يمكن أن تتحكم في كمية اللحام وسمك اللحام عندما يتم دمجها مع أجهزة تغذية الأسلاكفهي مناسبة لسيناريوهات لحام من أحجام ومواد مختلفة، وتستوعب عمليات اللحام اليدوي وعمليات خط الإنتاج الآلي.

الصناعات الرئيسية للتطبيقات من حديد اللحام بالموجات فوق الصوتية

* صناعة المعالجة العميقة للزجاج: الزجاج الفراغ معلّق بشكل مغلق، لحام كهربائيات الزجاج LCD، الختم الزجاجي بالألياف البصرية، الخ.
* صناعة الإلكترونيات وشرائح الموصلات: ربط الموصلات الشبهة للطاقة ، ربط الرصاص في الدوائر المتكاملة ، اتصال مكونات تبديد الحرارة في بطارية الطاقة الجديدة ،صيانة الحرارة المنخفضة للكاربيد الجرافين/السيليكون، إلخ
* صناعة الطاقة الشمسية: الخلايا الشمسية (البلورية ، الفيلم الرقيق) لحام الكترودات
* صناعة السيارات والأجهزة المنزلية: لحام التلفيف في المحولات (أسلاك الألومنيوم تحل محل لحام الأسلاك النحاسية) ، لحام الاتصال لتسخين النوافذ الخلفية للسيارات ،ربط مكونات إغلاق الأجهزة المنزلية، إلخ
* تصنيع الدقة وصناعة المجوهرات: المعادن البصرية لطلاء النظارات، تصنيع المجوهرات الزجاجية، ربط ملحقات الأجهزة الصغيرة، إلخ.
* المختبرات ومجالات المعالجة الخاصة: لحام المواد الخاصة على نطاق صغير، والبحث في عمليات ربط المواد المختلفة، الخ.

بالمقارنة مع عمليات اللحام التقليدية ، تقدم حديد اللحام بالموجات فوق الصوتية العديد من المزايا الرئيسية في لحام الزجاج تحت الفراغ. أولاً ، فإنها تحقق لحامًا عالي الجودة دون تدفق ،واحدة من أهم مزاياهميؤدي تأثير التجويف في الموجات فوق الصوتية إلى إزالة فيلم الأكسيد مباشرة من سطح الركيزة، مما يحل محل تأثير التنظيف الكيميائي للجريان.هذا لا يقتصر على تجنب توليد البخار الضار وحماية بيئة الإنتاج ولكن أيضا القضاء تماما على تأثير بقايا تدفق على معدات التعبئة ومستويات الفراغعلاوة على ذلك ، فإنه يلغي خطوات التنظيف اللاحقة ، مما يسهل عملية الإنتاج بشكل كبير ويقلل من التكاليف. ثانيا ، فإن جودة اللحام وأداء الختم متفوقة.الاهتزاز عالي التردد يجبر اللحام السائل على اختراق المسامير الصغيرة والشقوق في المادة الأساسية، وتغلق هذه الفجوات الصغيرة وتطرد فقاعات الهواء من اللحام. وهذا يؤدي إلى مفصل لحام مسام، كثيف، مما يمنع بشكل فعال العيوب مثل اللحام غير الكامل والتسربات،وتحسين معدل نجاح الختم ومعدل مؤهلات المنتجات من الزجاج الفراغعلاوة على ذلك، الاهتزاز بالموجات فوق الصوتية يزيد من عدد الروابط المكسورة على سطح الزجاج، مما يسمح بالربط الإلكتروني بين الزجاج والمعدن،وخلق بنية ميكانيكية متماسكة بين الزجاجاتهذا يحسن إلى حد كبير قوة الاتصال ومتانة، وضمان أداء الختم على المدى الطويل من الزجاج الفراغ.

وعلاوة على ذلك، فإن حديد اللحام بالموجات فوق الصوتية يسهل عملية الإنتاج ويقلل من صعوبة التشغيل. يمكن أن يتم حذف عملية تحضير طبقة المعادن الزجاجية المعقدة في الطرق التقليدية.يمكن تحقيق اتصالات الزجاج بالمعدن والزجاج بالزجاج بشكل مباشر دون معالجة المعادن للزجاج ،تقصير دورة الإنتاج وتقليل مخاطر الجودة الناجمة عن إعداد طبقة المعادن غير السليموفي الوقت نفسه، يحتوي صانع اللحام بالموجات فوق الصوتية على ضبط ترددي تلقائي للتعامل مع اختلافات حمولة الطاقة خلال عملية اللحام، مما يضمن موثوقية اللحام.يمكن التحكم بدقة في درجة حرارته عبر شبكة محلية، وبالاقتران مع نظام تغذية السلك و هيكل التسخين المسبق للهواء الساخن ، يسمح بالتحكم الدقيق في كمية اللحام و سمك اللحام ،التكيف مع احتياجات لحام الزجاج الفراغ من أحجام ومواصفات مختلفةوأخيراً ، لديها مجموعة أوسع من التطبيقات وأكثر صديقة للبيئة. يمكن أن يساعد حديد اللحام بالموجات فوق الصوتية بسهولة في لحام مواد زجاجية مختلفة ،مثل الزجاج الموصل والزجاج الصوديّ، إلى معادن مختلفة، مما يجعلها مناسبة لسيناريوهات لحام مختلفة في إنتاج الزجاج الفراغ.خصائصها من عدم استخدام المفاعلات الكيميائية الضارة وعدم إطلاق الملوثات تتوافق مع اتجاه تطوير الإنتاج الصناعي الأخضر الحديث، مساعدة الشركات على تحقيق تحسينات بيئية.

تصنيع الإلكترونيات: يستخدم على نطاق واسع في إنتاج لوحات الدوائر المطبوعة (PCBs) ، لحام المكونات مثل المقاومات والمكثفات والدوائر المتكاملة ، إلخ على PCB.الدقة العالية والموثوقية لحام بالموجات فوق الصوتية تضمن جودة المنتجات الإلكترونية.
صناعة السيارات: في تصنيع الإلكترونيات السيارات، مثل إنتاج وحدات التحكم في المحرك، وحدات إلكترونيات الطاقة، وأحزمة الأسلاك السيارات،يتم استخدام اللحام بالموجات فوق الصوتية لتحقيق اتصالات موثوقة بين المكونات المختلفة.
الطيران والدفاع: نظرًا لمدى موثوقيتها العالية وقدرتها على التعامل مع المواد عالية الأداء ، يستخدم اللحام بالموجات فوق الصوتية في إنتاج أجهزة الكترونية للطيران والدفاع ،حيث تكون جودة وموثوقية مفاصل اللحام ذات أهمية قصوى.
صناعة المجوهرات: يتم استخدامها أيضًا في صناعة المجوهرات لحام المعادن الثمينة والحجارة الكريمة.السيطرة الدقيقة وعملية اللحام اللطيفة من اللحام بالموجات فوق الصوتية تساعد على تجنب تلف المواد الحساسة وضمان جودة المجوهرات.

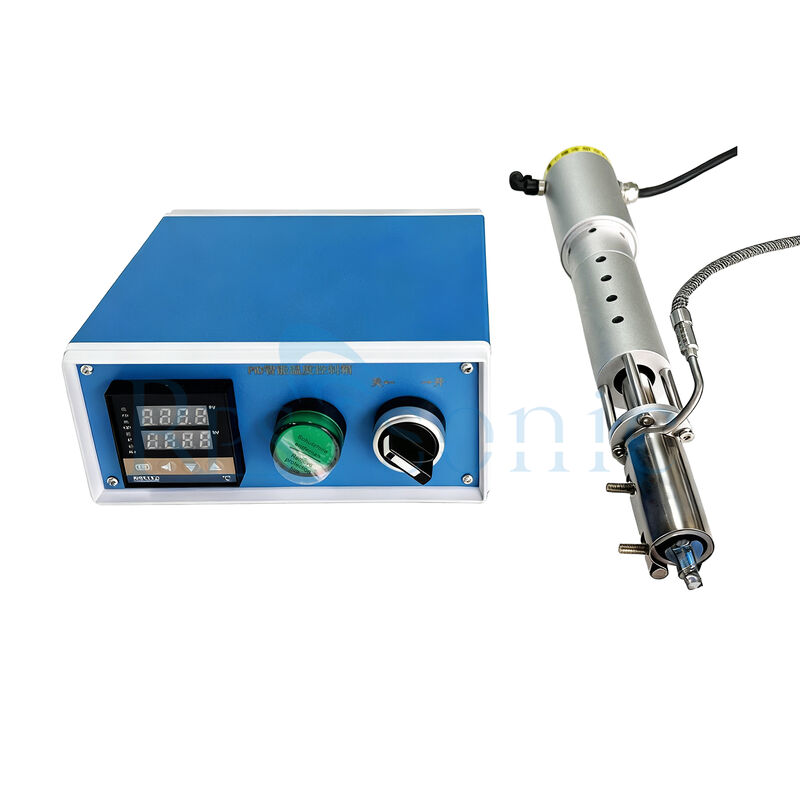

الهيكل

مولد الموجات فوق الصوتية: هذا هو المكون الأساسي الذي يولد إشارات كهربائية عالية التردد لتشغيل محول الموجات فوق الصوتية.عادة ما يكون لها وظائف مثل ضبط التردد والتحكم في الطاقة للتكيف مع متطلبات اللحام المختلفة.
محول الموجات فوق الصوتية: كما ذكر سابقا، فإنه يحول الطاقة الكهربائية إلى اهتزازات ميكانيكية.عادة ما يتم صنع المحول من مواد بييزو كهربائية تظهر تأثير بييزو كهربائي، مما يعني أنها يمكن أن تتشوه عند تطبيق حقل كهربائي وتوليد حقل كهربائي عند التشوه.

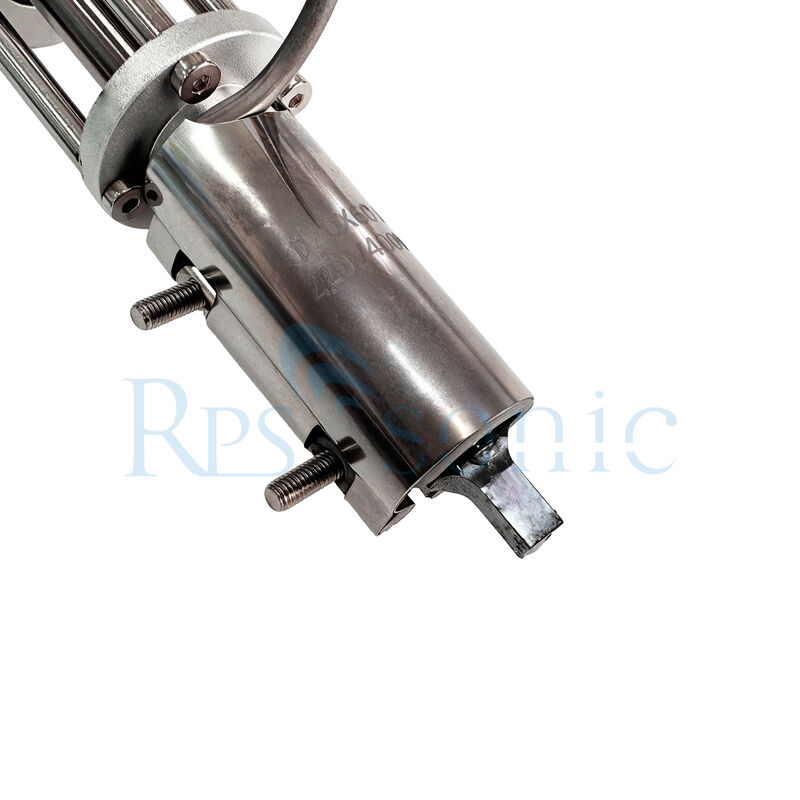

طرف حديد اللحام: تم تصميم طرف حديد اللحام لنقل اهتزازات الموجات فوق الصوتية إلى اللحام والقطعة.عادة ما تكون مصنوعة من مواد مقاومة للحرارة وموصلة كهربائيا مثل سبيكة النحاس أو التنغستنيمكن تخصيص شكل وحجم طرف حديد اللحام وفقا لتطبيقات اللحام المختلفة.

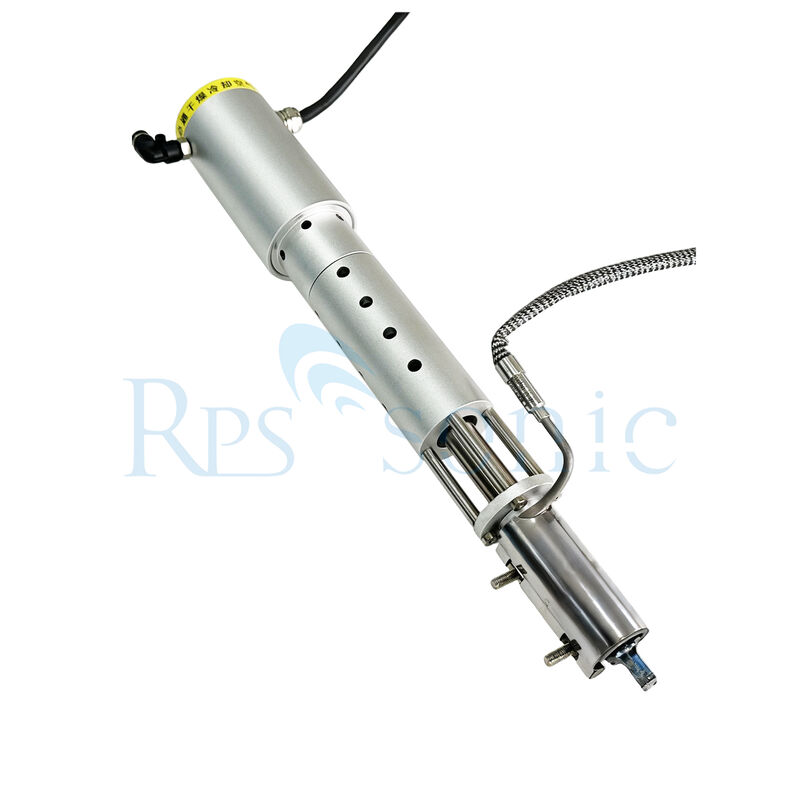

المقبض ونظام التبريد: تم تصميم مقبض حديد اللحام بالموجات فوق الصوتية لسهولة التشغيل والقبض.ويمكن أيضا أن تتضمن نظام التبريد لمنع ارتفاع درجة حرارة المحول وقطع الغيار الأخرى أثناء التشغيلويتم تحقيق ذلك عادة من خلال طرق تبريد الهواء أو البرد بالماء.

أمثلة تطبيق

تصنيع الإلكترونيات: في إنتاج المكونات الإلكترونية ، يستخدم لحام الأقطاب الكهربائية على القوالب الزجاجية والسيرامية ، وربط المواد والمكونات فائقة التوصيل ،والروابط في الدوائر المتكاملة الهجينة.
الأجهزة البصرية: يستخدم في تصنيع الزجاج الزخرف والمعادن من الزجاج البصري ، مثل ربط الحلقات المعدنية لألياف الزجاج البصرية وتختم أنابيب الزجاج.
صناعة الطاقة الشمسية: يستخدم للأسلاك الكهربائية للزجاج الخلية الشمسية، وتبسيط عملية الإنتاج وخفض التكاليف.
