مكان المنشأ:
الصين
اسم العلامة التجارية:
RPS-SONIC
إصدار الشهادات:
CE
رقم الموديل:
RPS-WH-100
اتصل بنا
نظام طلاء جديد لرذاذ الرذاذ بالموجات فوق الصوتية للمستشعر الحيوي
ما هي فوهة الرش بالموجات فوق الصوتية؟
الرش بالموجات فوق الصوتية للمستشعرات الحيوية هو تقنية رئيسية تستخدم في تصنيع المستشعرات الحيوية. تستخدم الموجات فوق الصوتية لرش الطلاءات السائلة بدقة على سطح المستشعر، مما يعزز أداء المستشعر. ما يلي هو مقدمة مفصلة:
مبدأ التشغيل
تستخدم تقنية الرش بالموجات فوق الصوتية محولًا كهرإجهاديًا لتحويل الموجات الصوتية عالية التردد إلى طاقة ميكانيكية، مما يؤدي إلى تفتيت الطلاء السائل إلى قطرات صغيرة. ثم يتم تطبيق هذه القطرات بالتساوي على سطح ركيزة المستشعر الحيوي عبر غاز حامل، مما يشكل طلاءًا أو طبقة رقيقة.
المزايا الفنية
دقة عالية وتوحيد: يمكن التحكم بدقة في معلمات مثل حجم القطرات وسرعة الرش وسمك الطلاء لضمان توزيع طلاء موحد عبر سطح المستشعر الحيوي، وبالتالي تحسين حساسية وثبات المستشعر.
خالٍ من الانسداد وعالي الأداء: يقوم الرش بالموجات فوق الصوتية بتشتيت الطلاء بالتساوي، مما يلغي مشكلات الانسداد التي يمكن أن تحدث مع الرش التقليدي. علاوة على ذلك، توفر هذه التقنية كفاءة نقل عالية، مما يقلل من هدر الطلاء ويقلل من تكاليف الإنتاج.
توافق المواد: يتوافق الرش بالموجات فوق الصوتية مع مجموعة متنوعة من الركائز والطلاءات، بما في ذلك العناصر الحساسة ومواد المحولات المستخدمة بشكل شائع في المستشعرات الحيوية. يمكن أن يرش بالتساوي على الأسطح المعقدة، ويلبي متطلبات أداء الطلاء المتنوعة للمستشعرات الحيوية. سيناريوهات التطبيق
أجهزة استشعار الكشف عن البروتين: يتم ترسيب ألياف ثاني أكسيد التيتانيوم النانوية والجسيمات النانوية الذهبية على سطح القطب لتحسين قدرة الامتصاص والنشاط الكهروكيميائي للجزيئات الحيوية، مما يحسن حساسية وثبات الكشف عن المستشعر.
أجهزة استشعار الإنزيم: يتم ترسيب مركبات الأنابيب النانوية الكربونية والبوليمر لتحسين استقرار الإنزيم ووقت الاستجابة للجزيئات المستهدفة، مما يطيل عمر المستشعر.
أجهزة استشعار الحمض النووي: يتم ترسيب الجسيمات النانوية الفضية وألياف ثاني أكسيد التيتانيوم النانوية لتحسين الموصلية والنشاط السطحي لأقطاب المستشعر، مما يحسن حساسية وخصوصية الكشف عن تسلسل الحمض النووي.
أجهزة الكشف عن الملوثات البيئية: تستخدم على نطاق واسع لترسيب الهياكل النانوية لأكسيد الزنك، فهي تعزز حساسية المستشعر وانتقائيته لأيونات المعادن الثقيلة والملوثات العضوية، مما يتيح المراقبة في الوقت الفعلي للملوثات البيئية.
ما هي معلمات فوهة الرش؟
| بند | نوع واسع | نوع منتشر | نوع التجميع | فوهة طويلة | إمداد سائل خارجي |
| قطر الجسيمات المتفتتة | 15-40 | 15-41 | 15-42 | 15-20 | 15-20 |
| عرض الرش (ميكرومتر) | 40-120 | 40-80 | 2-20 | 1-3 | 0.5-2 |
| ارتفاع الرش (ميكرومتر) | 50-150 | 30-80 | 10-30 | 10-20 | 10-20 |
| التدفق (مل/دقيقة) | 0.5-20 | 0.5-20 | 0.5-10 | 0.5-10 | 0.01-1 |
| اللزوجة المناسبة (cps) | ＜30 | ＜30 | ＜30 | ＜15 | ＜15 |
| حجم الجسيمات في السائل (ميكرومتر) | ＜20 | ＜15 | ＜10 | ＜8 | ＜8 |
| ضغط التحويل (ميجاباسكال) | ＜0.05 | ＜0.05 | ＜0.05 | / | / |
هل لديك صور لفوهة الرش؟
مزايا
يتضمن الطلاء بالموجات فوق الصوتية لرقائق السيليكون باستخدام معدات الطلاء عدة خطوات ومبادئ. إليك نظرة عامة على العملية:
1. نظرة عامة على الطلاء بالموجات فوق الصوتية
يستخدم الطلاء بالموجات فوق الصوتية موجات صوتية عالية التردد لتفتيت مقاومة الضوء السائلة إلى قطرات دقيقة. تضمن هذه التقنية توزيعًا متساويًا لمادة الطلاء على سطح الرقاقة.
2. مكونات المعدات
محول الموجات فوق الصوتية: يحول الطاقة الكهربائية إلى موجات فوق صوتية، مما يخلق اهتزازات في السائل.
فوهة الرش: مصممة لتفريق مقاومة الضوء المتفتتة على الرقاقة.
نظام التحكم: يدير معلمات مثل معدل تدفق الرش والتردد وسمك الطلاء.
3. خطوات التحضير
تنظيف الرقاقة: تأكد من تنظيف رقائق السيليكون جيدًا لإزالة الملوثات التي قد تؤثر على الالتصاق.
اختيار مقاومة الضوء: اختر النوع المناسب من مقاومة الضوء بناءً على التطبيق والمواصفات المطلوبة.
4. عملية الطلاء
الإعداد: ضع رقاقة السيليكون بشكل آمن على منصة الطلاء.
تحميل مقاومة الضوء: املأ مسدس الرش بمادة مقاومة الضوء المحددة.
تنشيط الموجات فوق الصوتية: قم بتنشيط محول الموجات فوق الصوتية لتوليد اهتزازات عالية التردد.
الرش: ترش الفوهة مقاومة الضوء المتفتتة على الرقاقة. تساعد الموجات فوق الصوتية في الحفاظ على حجم قطرات ثابت لطلاء موحد.
معلمات التحكم: اضبط الإعدادات مثل زاوية الرش والمسافة من الرقاقة وسرعة الطلاء لتحقيق السُمك والتوحيد المطلوبين.
5. إجراءات ما بعد الطلاء
التجفيف: اترك الرقاقة المطلية لتجف بشكل مناسب، إما من خلال التبخر الطبيعي أو باستخدام لوح ساخن.
الخبز: قم بإجراء خبز ناعم لإزالة المذيبات وتحسين الالتصاق.
الفحص: تحقق من الرقاقة المطلية بحثًا عن التوحيد والعيوب.
6. مزايا الطلاء بالموجات فوق الصوتية
السُمك الموحد: يضمن طلاءًا متسقًا عبر سطح الرقاقة بأكمله.
تقليل هدر المواد: يؤدي التفتيت الفعال إلى تقليل استخدام مقاومة الضوء الزائدة.
تطبيقات متعددة الاستخدامات: مناسبة لمختلف مواد مقاومة الضوء وأحجام الرقائق.
الخلاصة
الطلاء بالموجات فوق الصوتية هو طريقة فعالة لتطبيق مقاومة الضوء على رقائق السيليكون، مما يعزز الدقة والكفاءة في تصنيع أشباه الموصلات والمجالات ذات الصلة.
كيف تقارن فوهات الرش بالموجات فوق الصوتية بفوهات الرش التقليدية من حيث الكفاءة؟
توفر فوهات الرش بالموجات فوق الصوتية العديد من المزايا على فوهات الرش التقليدية من حيث الكفاءة. فيما يلي بعض النقاط الرئيسية للمقارنة:
كفاءة التفتيت: تعتبر فوهات الرش بالموجات فوق الصوتية فعالة للغاية في تفتيت السوائل إلى قطرات دقيقة.
تقليل الرش الزائد: غالبًا ما تولد فوهات الرش التقليدية كمية كبيرة من الرش الزائد، والذي يشير إلى فقدان السائل الذي لا يصل إلى الهدف المقصود.
جودة الطلاء: تعتبر فوهات الرش بالموجات فوق الصوتية مفيدة بشكل خاص في التطبيقات التي تتطلب طلاءًا عالي الجودة.
توفير المواد: نظرًا لتفتيتها الفعال وتقليل الرش الزائد، يمكن أن تساعد فوهات الرش بالموجات فوق الصوتية في توفير تكاليف المواد.
المرونة: يمكن لفوهات الرش بالموجات فوق الصوتية التعامل مع مجموعة واسعة من السوائل، بما في ذلك المحاليل المائية والمذيبات والمعلقات والسوائل اللزجة.
تجدر الإشارة إلى أن فوهات الرش التقليدية لها مزاياها الخاصة في سيناريوهات معينة، مثل التطبيقات ذات التدفق العالي أو الحالات التي تكون فيها القطرات الأكبر مطلوبة. يعتمد الاختيار بين فوهات الرش بالموجات فوق الصوتية وفوهات الرش التقليدية على المتطلبات المحددة للتطبيق والنتيجة المرجوة من حيث الكفاءة وجودة الطلاء وتوفير المواد.
هل يمكنك تقديم أمثلة للصناعات أو التطبيقات التي تُستخدم فيها فوهات الرش بالموجات فوق الصوتية بشكل شائع؟

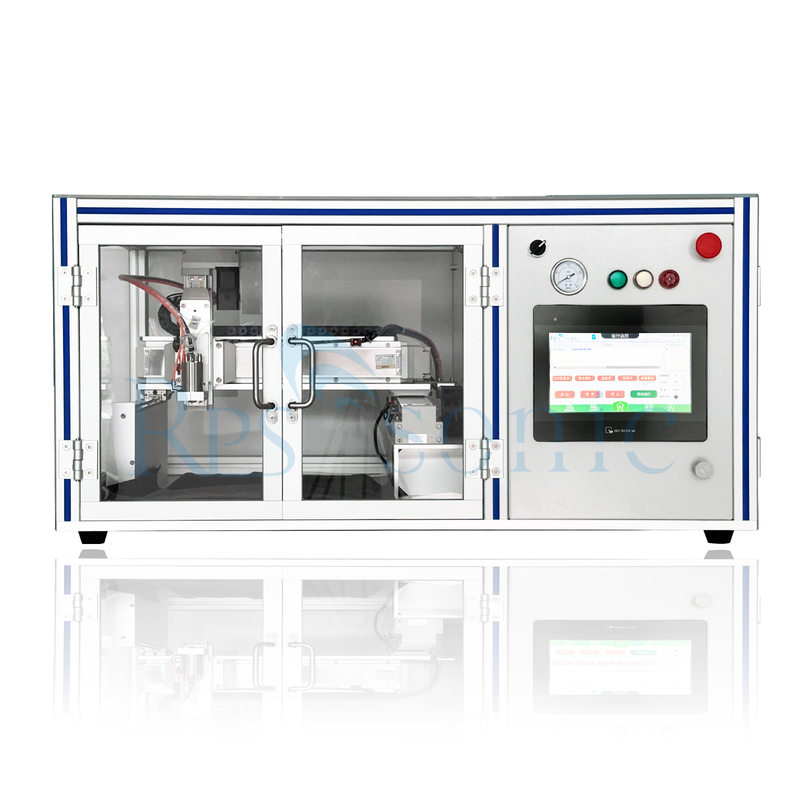

نظام الرش بالموجات فوق الصوتية
يحتوي جهاز الرش بالموجات فوق الصوتية على تنظيف ذاتي، والذي يمكن أن يتجنب تلوث الجدار الداخلي لأنبوب جمع الدم أثناء عملية الرش، ويمكنه أيضًا تجنب تلوث فوهته الخاصة، ويمكن رشه واستخدامه في دورات. يمكن لنظام الرش بالموجات فوق الصوتية برمجة عدد الرش والمسافة والسُمك والمعلمات الأخرى، وذلك لضمان دقة تأثير الرش. يمكن لمعدات الرش بالموجات فوق الصوتية توفير المواد الخام، وتصل نسبة استخدام المواد الخام إلى 85٪. يمكن تعديل البخاخات الصناعية بالموجات فوق الصوتية بسهولة في خطوط الإنتاج الحالية للرش الفعال مع إخراج جودة ثابت.
بصفتها تقنية مثبتة صناعيًا، تم تطبيق الرش بالموجات فوق الصوتية بنجاح على خطوط طلاء الأغشية الرقيقة عالية الأداء في تصنيع الإلكترونيات الدقيقة مثل أشباه الموصلات والأجهزة الدقيقة وتطبيقات تكنولوجيا النانو وخلايا الوقود والخلايا الشمسية. أثناء الرش بالموجات فوق الصوتية، يمكن التحكم بدقة في حجم القطرات وتوزيعها، مما يؤدي إلى جزيئات ذات مساحة سطح عالية.
هل يمكنك توفير فيديو عملي لفوهة الرش؟
