عالية الكفاءة بالموجات فوق الصوتية جهاز القطع التيتانيوم بالموجات فوق الصوتية القاطع المقصلة

الموجات فوق الصوتية عالية الطاقة هي طاقة اهتزاز ميكانيكية تنتقل عبر أبواق أو تحقيقات معدنية والتي يتم ضبطها بمضاعفات نصف الطول الموجي. يمكن للقرن الاهتزازي نقل الطاقة إلى المواد الصلبة أو السوائل أو الغازات. طحن أو لحام ، وهذا يتوقف على تكوين الإخراج. بالتطبيق على السوائل تنشأ عملية التجويف التي تمت مناقشتها في الفصول الأخرى. بالتطبيق على الغازات ، يمكن أن تحدث مجموعة متنوعة من العمليات مثل إزالة الرغوة أو تجميع الجزيئات.

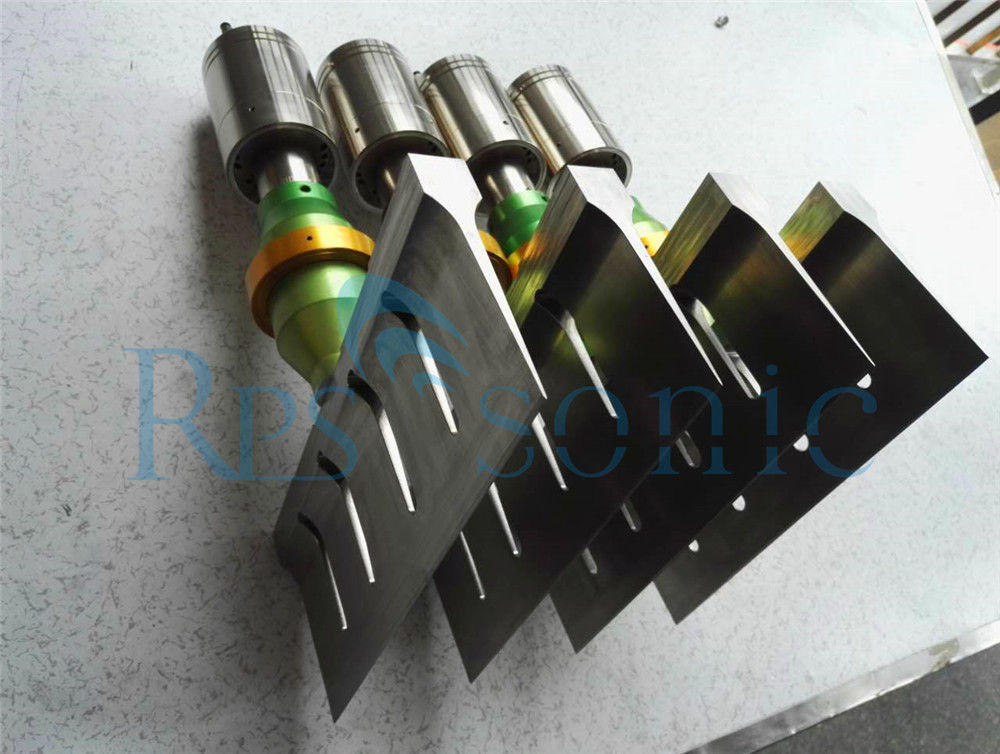

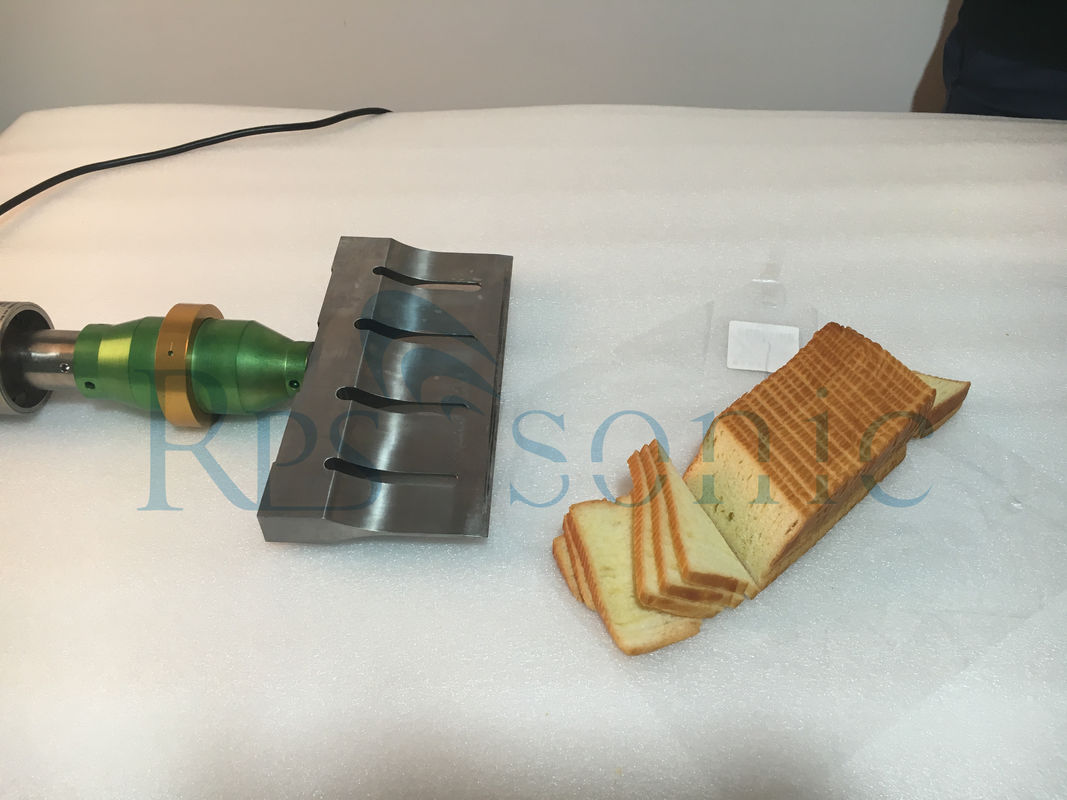

العناصر الأساسية لنظام التقطيع بالموجات فوق الصوتية على النحو التالي: إن أبواق أو مجسات "Q" المعدنية العالية مصاغة بشكل خاص وضبطها على شكل هزازات طولية بطول نصف طولي. بالنسبة لتطبيقات القطع ، فهي أبواق بار عريضة رفيعة وذات طرف إخراج دقيق. ستكون حركة الأطراف في حدود 50-100 um من الذروة إلى الذروة ، والتذبذب هو الجيبية ، حيث يكون قرن السكين أو الشفرة مثبتة بمسمار عالي الشد إلى القرن الداعم الوسيط ، الذي يحتوي على شفة دعم عقدي أو غير متحرك. يتم تشغيل البوق بواسطة محول مثبت بمشبك كهربائي متعدد الإمكانات ، حيث يقوم المحول بتحويل إشارة التيار المتردد ذات الجهد العالي 20 كيلو هرتز إلى الاهتزاز الميكانيكي ، وهذه الأجهزة الكهروميكانيكية المعقدة تتوافق مع مزود الطاقة الإضافي ، الذي يوفر ما يصل إلى 2 كيلو واط من الطاقة الكهربائية لدفع نظام الاهتزاز .

يتم استخدام الموجات فوق الصوتية عالية الطاقة على نطاق واسع في الصناعة وليس لديها أي مخاوف كبيرة تتعلق بالسلامة الصحية والتي لم يتم تناولها بالفعل في رموز الماكينات الحالية. من الواضح أن شفرة القطع تحتاج إلى حراسة فعالة
